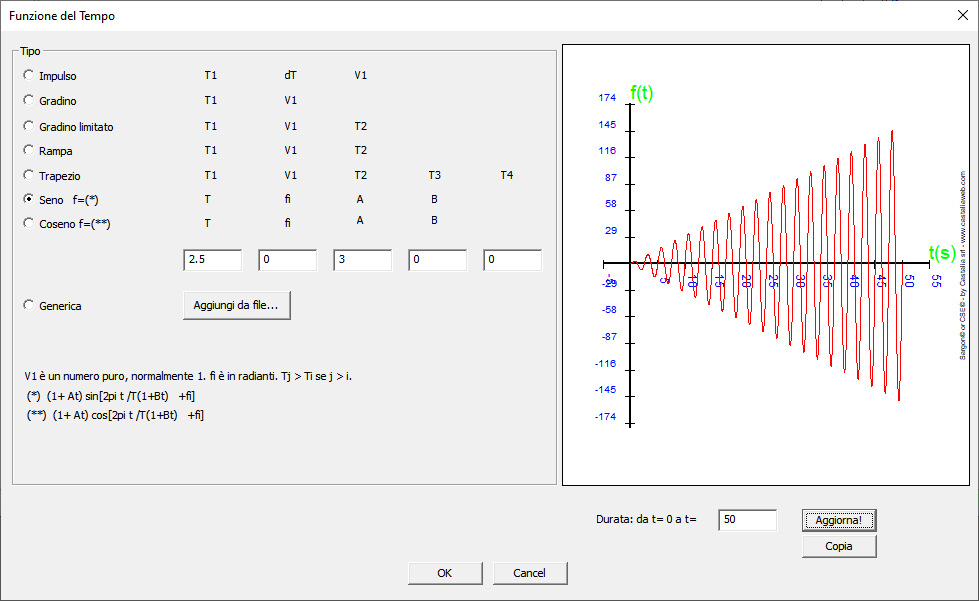

FUNZIONE DEL TEMPO (DIALOGO)

Scopo di questo dialogo è definire una funzione del tempo f(t).

Le funzioni del tempo partono tutte da t=0.

La unità di misura del tempo è "secondi".

La f(t) è un numero adimensionale, che va a moltiplicare le forze e coppie nodali nel caso indicato.

La funzione del tempo desiderata, si sceglie scegliendone il tipo e fornendo i suoi parametri.

La Durata non modifica la funzione, ma aiuta a meglio rappresentarla nella casella grafica.

Le funzioni saranno estese, nella analisi di time history, con la medesima legge, sino alla durata totale della time history, così come specificata nel dialogo opportuno.

Il pulsante Aggiorna, comporta un aggiornamento del disegno.

Il pulsante Copia copia negli appunti la immagine della funzione f(t)

Impulso

I parametri sono:

Prima casella:                il tempo T1 in cui l'impulso parte.

Seconda casella:        la durata dT dell'impulso

Terza casella:                il valore V1 del picco (positivo o negativo).

Gradino

I parametri sono:

Prima casella:                il tempo T1 in cui il gradino parte.

Seconda casella:        il valore V1 del gradino (positivo o negativo).

Gradino limitato

I parametri sono:

Prima casella:                il tempo T1 in cui il gradino parte.

Seconda casella:        il valore V1 del gradino (positivo o negativo).

Terza casella:                il tempo T2 in cui il gradino cessa, riportando la f(t) a 0.

Rampa

I parametri sono:

Prima casella:                il tempo T1 in cui la rampa parte.

Seconda casella:        il valore V1 al termine della rampa (positivo o negativo).

Terza casella:                il tempo T2 in cui la rampa cessa mantenedosi costante.

Trapezio

I parametri sono:

Prima casella:                il tempo T1 in cui la rampa parte.

Seconda casella:        il valore V1 al termine della rampa (positivo o negativo).

Terza casella:                il tempo T2 in cui termina il tratto costante seguito alla rampa.

Quarta casella:        il tempo T3 in cui termina la rampa che riporta a zero il valore di f(t) da V1 che era.

Quinta casella:                il tempo T4 in cui termina il segnale.

Seno

I parametri sono:

Prima casella:                il periodo iniziale T .

Seconda casella:        la fase in radianti (f).

Terza casella:                L'eventuale parametro A che fa variare linearmente la ampiezza con il tempo.

Quarta casella:        L'eventuale parametro B che fa variare il periodo con il tempo.

Se A e B sono nulli, la f(t) assume la forma:

Coseno

I parametri sono:

Prima casella:                il periodo iniziale T .

Seconda casella:        la fase in radianti (f).

Terza casella:                L'eventuale parametro A che fa variare linearmente la ampiezza con il tempo.

Quarta casella:        L'eventuale parametro B che fa variare il periodo con il tempo.

Se A e B sono nulli, la f(t) assume la forma:

Generica

In questo caso si deve leggere un FILE ASCII in cui sono elencate, riga per riga, le coppie {t, f(t)}.

Ciò si fa premendo il pulsante Aggiungi da file.

I seguenti caratteri:

$

%

\

&

#

[a capo]

quando posti come primi della riga, indicano linee che vengono scartate (commenti).
