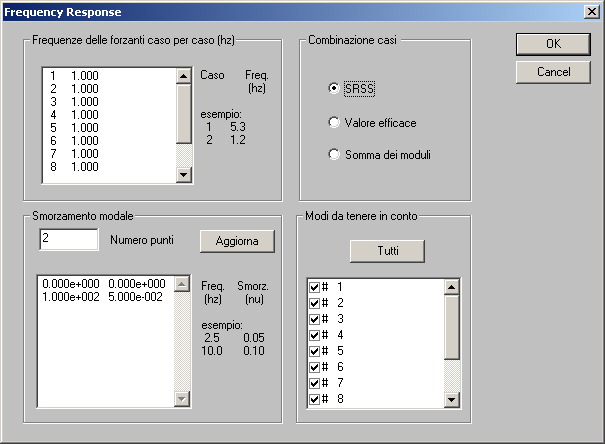

FREQUENCY RESPONSE (DIALOGO)

Questo dialogo consente di impostare il funzionamento del solutore per l’analisi di risposta in frequenza.

Nel riquadro in alto a sinistra “Frequenza delle forzanti caso per caso (hz)” vengono stabiliti i valori di frequenza delle forzanti caso per caso a partire dal primo. Se il numero di casi di carico è maggiore di 1 l’ultimo caso di carico non compare, essendo riservato alla combinazione degli effetti.

Nel riquadro in basso a sinistra (Smorzamento modale) vengono definiti i punti che individuano la curva che dà lo smorzamento in funzione della frequenza. Se il numero di punti cambia occorre specificare il nuovo valore e poi premere il tasto Aggiorna. Per ogni punto occorre fornire prima la frequenza (in hertz) eppoi lo smorzamento relativo al critico.

Nel riquadro in basso a sinistra (Modi da tenere in conto) si selezionano o deselezionano i modi a seconda che si desideri o meno tenerne conto nei calcoli. Il pulsante Tutti consente di specificare che si vogliono tenere in conto tutti i modi, nessuno escluso.

Il riquadro in alto a destra (Combinazione Casi) consente di specificare il metodo da impiegare per combinare gli effetti di diversi insieme di forze agenti a frequenze differenti. Sono possibili tre sistemi: SRSS (radice quadrata della somma dei quadrati), valore efficace e somma dei moduli.
