INFORMAZIONE SUL JNODO (PROPERTY PAGE)

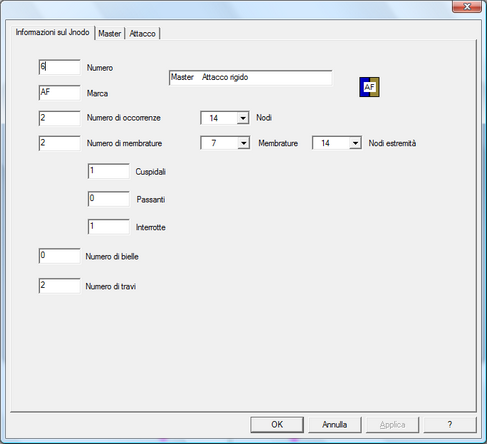

Questo dialogo riepiloga una serie di informazioni di carattere generale sul jnodo. Oltre al Numero progressivo assegnato ed alla Marca, il dialogo dice che genere di classificazione sia stata assegnata al jnodo (Gerarchico o Master, Centrale, Tangente o Cuspidale, Attacco rigido, Elastico o Misto rigido-elastico).Viene inoltre detto il numero di occorrenze (ovvero quanti nodi, nella struttura, sono del tipo in questione), ed il numero di membrature che affluiscono al jnodo.

Scelto uno dei nodi che corrispondono alle varie occorrenze del jnodo si viene a conoscere quali siano le membrature affluenti al nodo scelto, e quali siano gli estremi della membratura scelta una nella lista delle membrature affluenti.

Si viene poi a sapere quante membrature sono passanti nel jnodo, quante cuspidali e quante interrotte, e quante siano elementi biella e quante trave.

Tutte queste informazioni di carattere generale forniscono una prima “schedatura” del nodo in esame.
