CENTRALE (PROPERTY PAGE)

Questo dialogo dà informazioni dettagliate sui jnodi di tipo centrale. I jnodi di tipo centrale sono quelli che non hanno una membratura “master”, poiché tutte le membrature si interrompono nel nodo e lì hanno una connessione. I jnodi centrali sono tipici delle strutture reticolari.

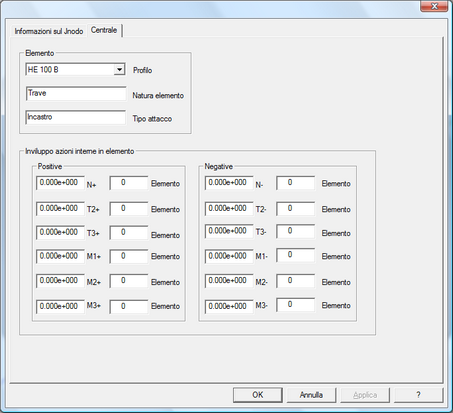

Il dialogo presenta un primo riquadro Elemento che racchiude una serie di informazioni sulle varie membrature che affluiscono al nodo. Con il primo controllo si sceglie una delle membrature che affluiscono al nodo (vi è una lista dei profili di ciascuna membratura). Nei due controlli Natura Elemento e Tipo di Attacco vengono riepilogate le informazioni sulla classificazione dell’elemento e sul tipo di attacco all’estremo dell’elemento.

Scelto uno degli elementi affluenti al nodo, se il modello Sargon originario è stato risolto, è possibile vedere l’inviluppo delle azioni interne nell’elemento al variare delle combinazioni ed al variare delle occorrenze del jnodo sulla struttura (ovvero al variare di tutte le membrature similari nei vari nodi aventi tutti lo stesso jnodo). Queste informazioni rappresentano il primo passo per il reale dimensionamento del giunto. Si hanno le azioni interne positive massime e quelle negative minime, insieme con il numero di elemento che genera il corrispondente valore massimo o minimo. E’ importante far notare che le sollecitazione indicate non sono, in generale, concomitanti, ma rappresentano appunto un inviluppo.

Le azioni sono indicate impiegando le unità di misura attive.
