SEZIONI STANDARD (DIALOGHI)



 Vengono qui descritti in modo generale dialoghi diversi che hanno caratteristiche simili. Si tratta dei dialoghi usati per definire una nuova sezione o conoscerne le proprietà. In caso di aggiunta di una nuova sezione, le caselle i cui valori sono modificabili (le quote e il nome del profilo) sono in bianco, tutte le altre sono in grigio. In caso di interrogazione, tutte le caselle sono in grigio.

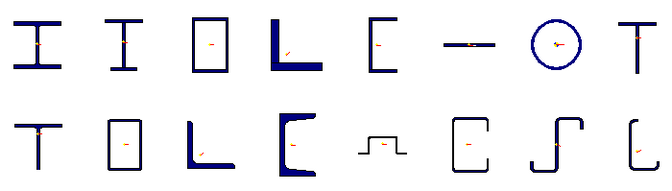

La lista dei profili aventi un dialogo simile a quello che andremo a descrivere é la seguente:

•

•sezioni saldate: ad H, a L, a C, a T, a cassone

•sezioni laminate ad H, a L, a C, a T, rettangolari cave

•sezioni piatte o rettangolari

•sezioni circolari cave o piene

•sezioni formate a freddo a L, a C, a Z, a Omega

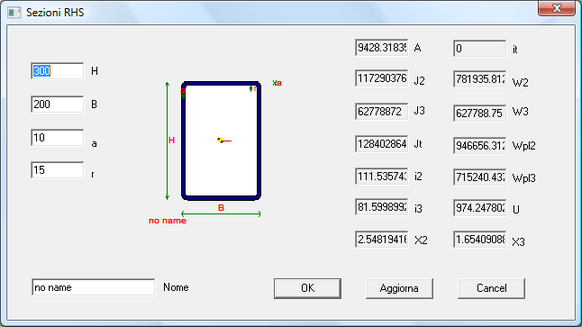

Vediamo ad esempio il dialogo relativo alle sezioni rettangolari cave laminate, che si presenta come nell'immagine sottostante.





 A sinistra dell'immagine sono riportate le quote della sezione: se si é in fase di aggiunta del profilo, queste caselle sono bianche ed é possibile modificarne i valori; premendo Aggiorna, l'immagine viene aggiornata con i dati correnti.

In questo caso i parametri da definire sono l'altezza H, la larghezza B, lo spessore a e il raggio r. Le quote saranno diverse per i dialoghi inerenti altri tipi di profili: é sufficiente rifarsi all'immagine per capire a quali dimensioni del profilo si riferiscono.

In basso é riportato il nome della sezione, modificabile se si é in fase di aggiunta.

 A destra dell'immagine sono riportate le proprietà sezionali del profilo, calcolate automaticamente in base ai dati inseriti. Premendo Aggiorna, i valori vengono aggiornati in base alle quote correnti. Alcuni tipi di profilo possono avere ulteriori informazioni calcolate in automatico.

Se si sta definendo una nuova sezione, premere OK per inserirla.



-----------------------------
