VERIFICHE - INTERROGA





Questo comando è disponibile quando sono attivi l’inviluppo degli sfruttamenti o i risultati correnti. Muovendo il cursore del mouse, nella parte inferiore della finestra di CSE vengono mostrate informazioni sullo sfruttamento del componente a cui appartiene la faccia correntemente puntata dal mouse. Per conoscere lo sfruttamento del componente desiderato si deve portare il cursore su una qualsiasi delle facce di tale componente.

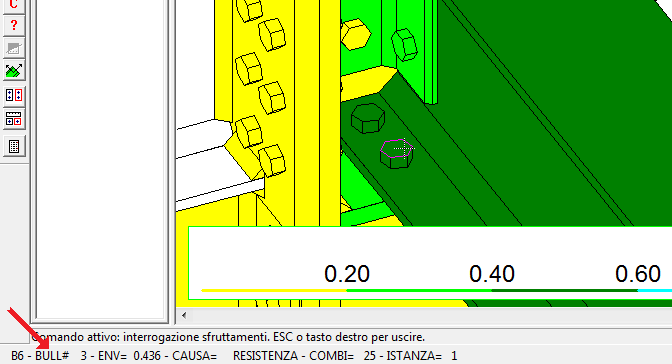

Nell’esempio della figura seguente il mouse punta una faccia del bullone numero #3 del layout numero 6 e il suo sfruttamento massimo a resistenza, pari a 0.436, si ha nella combinazione 25 e nell’istanza 1.





Nell’esempio è visualizzato l’inviluppo; se ci si trova invece nei risultati correnti in luogo del numero di combinazione e istanza vengono riportate le azioni interne correnti.





Tipo: non modale



-----------------------------
