JNODI-CREA PREVENTIVO HTML!



Questo comando è molto utile. Esso crea un file HTM con una tabella che lista tutti i renodi presenti nella struttura.

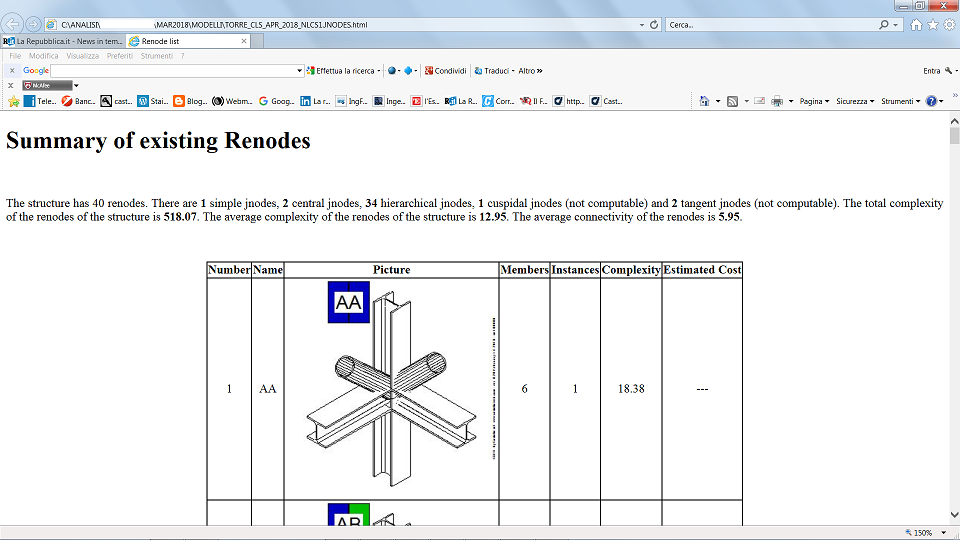

Viene creato un file HTML nella cartella del modello, con lo stesso nome del modello ed appesa la stringa "JNODES". La tabella dà per ogni renodo presente nel modello:

•Il suo numero progressivo.

•La sua sigla.

•Un disegno con lo stato del renodo al momento della esecuzione del comando, in vista isometrica (1, 1, 1).

•Il numero di membrature affluenti al renodo.

•Il numero di istanze del renodo (e quindi la sua frequenza).

•La complessità stimata del renodo (per approfondimenti si veda il testo Steel Connection Analysis, di Paolo Rugarli).

•Un campo vuoto con il costo stimato.



La tabella è utile in specie nella fase iniziale di preventivazione, quando ancora i renodi non sono stati costruiti, perché consente di avere rapidamente la lista dei renodi e la loro complessità. E' quindi possibile inviare al cliente un preventivo basato su questa tabella.

Oltre al file HTML vengono create tante immagini jpg quanti sono i renodi del modello. Ogni immagine jpg ha il nome del modello con appesa la sigla del corrispondente renodo. Per inviare o traferire il file, devono anche essere inviati o trasferiti tutti i file di immagine ai quali il file HTML fa riferimento.



Tipo: immediato



-----------------------------
