AUTOMAZIONE-MOSTRA INVILUPPO RISULTATI



Questo comando consente di avere nella vista jnodo un immediato riscontro in termini visivi dell'esito della verifica dei renodi.





Se il simbolo del jnodo è riempito di grigio, questo vuole dire che il renodo del jnodo non è stato sottoposto a verifica.

Se il simbolo del jnodo ha un colore, il colore è in relazione con le verifiche eseguite, secondo la scala cromatica riportata in basso nella vista grafica.

Sono disponibili 8 colori diversi.

Il colore rappresentato è il colore associato al massimo sfruttamento nel renodo al variare:

•di tutti i pezzi costituenti il renodo;

•di tutte le combinazioni di verifica;

•di tutte le istanze del renodo. In altre parole il colore di verifica è eguale per tutte le diverse istanze del renodo.

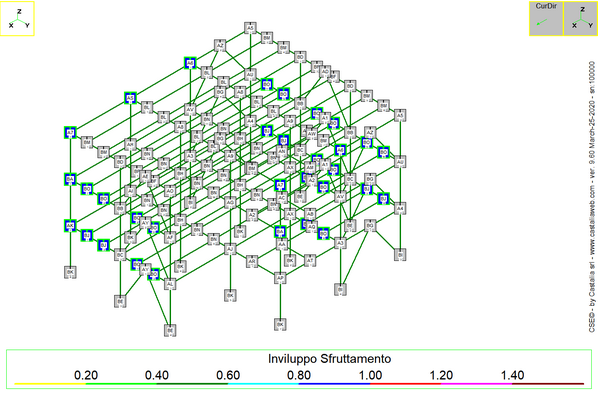

Nel caso rappresentato in figura, ci sono alcuni renodi con sfruttamento massimo compreso tra 0.80 e 1.00 e tutti gli altri non sono stati sottoposti a verifica. I renodi verificati erano in precedenza stati progettati automaticamente.

E' da notare che poiché in generale nel progetto automatico le verifiche sono solo quelle utente, eseguendo le verifiche utente e basta (avendo cioè impostato come verifiche da fare solo quelle utente con l'opportuno comando), si ritrovano i risultati dell'algoritmo di progettazione automatica. Se invece le verifiche includono quelle svolte da CSE in automatico (come ad esempio le verifiche di sezione netta), o le verifiche FEM, allora può succedere che i risultati delle verifiche siano diversi.

Per uscire dalla modalità di rappresentazione dell'inviluppo dei coefficienti di sfruttamento basta ri-eseguire il comando, che è quindi un flag che può essere acceso o spento.



Tipo: immediato

-----------------------------
