RENODO – ALLINEA FACCIA



 Questo comando serve per orientare automaticamente la membratura desiderata. Ciò può rendersi necessario per varie ragioni, quali:



•nel modello FEM sono state definite delle orientazioni in modo non accurato o comunque non abbastanza preciso;

•nel modello FEM non sono stati orientati correttamente degli elementi di tipo biella (non essendo la loro orientazione rilevante ai fini del calcolo della struttura;

•nel modello FEM sono stati orientati degli elementi a L considerando i loro assi principali e non quelli costruttivi.



 In tutti questi casi, a livello di renodo vengono a mancare le necessarie tangenze e i necessari parallelismi tra le facce, che potrebbero comunque essere ripristinati con spostamenti manuali. Questo comando consente di effettuare gli aggiustamenti necessari in modo automatico.

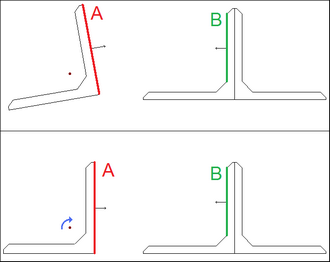

 Dopo l'esecuzione del comando, l'utente deve cliccare due facce nella scena: la prima appartiene alla membratura di cui si desidera modificare l'orientazione (faccia "A"), la seconda faccia cliccata (faccia "B") deve essere la faccia di riferimento. La faccia A scelta deve essere quella che si vuol rendere parallela alla faccia B. Le due facce devono avere le normali uscenti opposte. La membratura viene automaticamente ruotata attorno al suo asse in modo che la faccia A e la faccia B risultino parallele. La rotazione avviene attorno all'asse della membratura. Si veda l'immagine esemplificativa che segue, dove per maggior chiarezza si mostra una vista piana.

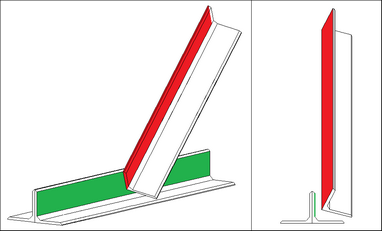

 In una situazione tridimensionale, le facce da cliccare saranno ad esempio quelle mostrate nella figura che segue. Prima si clicca la faccia rossa (A), poi la verde (B): la membratura a cui appartiene la faccia A verrà ruotata opportunamente in modo tale che A risulti parallela a B.







Tipo: non modale



-----------------------------
