RENODO-FISSA ORIENTAZIONE CORRENTE

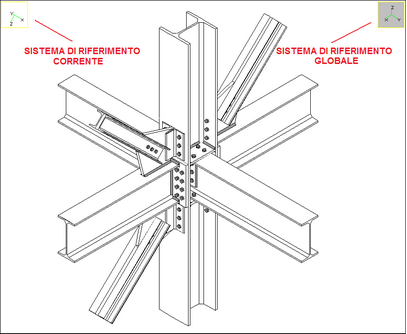

Questo comando consente di cambiare il sistema di riferimento corrente. CSE dispone di un sistema di riferimento globale, non modificabile, e di un sistema di riferimento corrente che l’utente può scegliere tra i sistemi di riferimento locali degli oggetti presenti sulla scena.



All’esecuzione del comando il programma si aspetta che l’utente selezioni una faccia qualsiasi dell’elemento la cui orientazione deve essere assunta come sistema di riferimento corrente. Per selezionare una faccia bisogna cliccarla in prossimità del baricentro: durante l’esecuzione del comando la faccia il cui baricentro si trova più vicino al puntatore del mouse viene evidenziata (bordi più spessi e colorati); muovendo il mouse viene evidenziata man mano la faccia con il baricentro più vicino al cursore; quando viene evidenziata la faccia desiderata basta cliccare con il tasto sinistro del mouse per selezionarla. Immediatamente l’orientazione corrente diventa quella dell’oggetto a cui appartiene tale faccia. Dopo la selezione il comando rimane ancora attivo: per interromperlo si deve premere ESC o il tasto destro del mouse, altrimenti il programma si aspetta una nuova selezione di faccia con conseguente rassegnazione dell’orientazione corrente, e così via…



NOTA: se ci sono oggetti selezionati possono essere cliccate solo facce appartenenti a tali oggetti.



Questo comando può essere molto utile ad esempio per definire traslazioni o inserire oggetti orientati secondo l’orientazione locale di membrature inclinate.





Tipo: non modale





-----------------------------
