VERIFICHE - MOSTRA FORZE ESTERNE (GLOBALE)

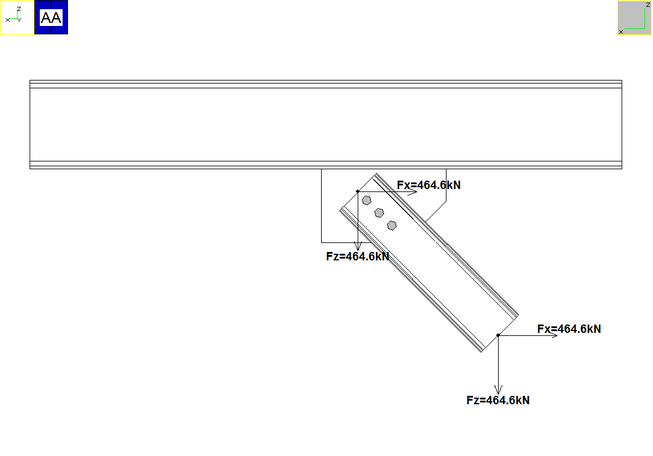

Questo comando serve a visualizzare le forze trasferite da ciascuna membratura slave al master (o dal master al blocco vincolo nel caso di attacchi). Le forze sono visualizzate nell'estremo teorico della membratura e sono visualizzate nel sistema di riferimento globale.

A partire dalla versione 10.8 oltre alle forze che la membratura consegna al nodo, rappresentate alla estremità prossima al nodo, vengono mostrate le forze e i momenti che la membratura riceve, mostrate alla estremità lontana dal nodo. Mentre le forze sono identiche a quelle dell'estremo prossimo al nodo, i momenti tengono conto del braccio esistente tra i due punti, quello prossimo e quello lontano dal nodo. E' in questo modo più facile comprendere l'effetto dei carichi applicati sulla membratura.





 E' possibile anche visualizzare le forze nel sistema di riferimento locale di ciascuna membratura, attraverso il comando Mostra forze esterne (locale).



Per passare da un’istanza all’altra e da una combinazione all’altra si devono utilizzare i comandi Istanza successiva, Istanza precedente, Combinazione successiva e Combinazione precedente, che nella barra degli strumenti sono rappresentati dai seguenti bottoni:



Si può inoltre passare direttamente alla combinazione desiderata attraverso il comando Combinazione?, oppure direttamente all’istanza desiderata attraverso il comando Istanza?.





Tipo: non modale



-----------------------------
