ACQUISIZIONE DATI PER ANALISI BUCKLING (DIALOGO)

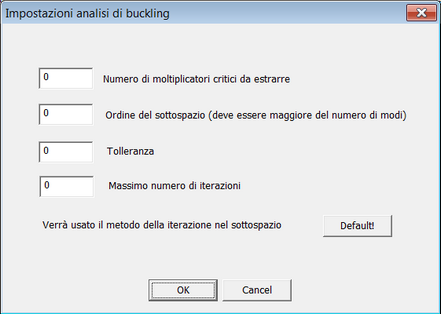

Questo dialogo è utilizzato per impostare il funzionamento del solutore per l'analisi di buckling agli autovalori.



Il numero dei moltiplicatori critici da estrarre definisce quanto modi critici saranno estratti con l'analisi. Avere più modi consente di indagare varie possibili modalità di instabilizzazione.

L'ordine del sottospazio deve essere significativamente più alto del numero dei modi richiesto ma non troppo alto, dato che il programma estrarrà di fatto un numero di modi pari all'ordine del sottospazio stesso. Se il numero di modi non è troppo alto, si può utilizzare 3 volte il numero dei modi richiesto come ordine del sottospazio.

La tolleranza è normalmente di 0.0001 o di 0.001. Valori minori accelerano la convergenza, ma possono dare, in specie per le forme modali, deformate imprecise. Se comunque lo scopo è vedere che genere di deformate critiche si verificano solo qualitativamente, allora non vi sono particolari problemi.

Il massimo numero di iterazioni (per raggiungere la tolleranza) consente di interrompere l'analisi in caso di mancata convergenza.

-----------------------------
