ASSEGNAZIONE MATERIALE E PROPRIETA' (DIALOGO)

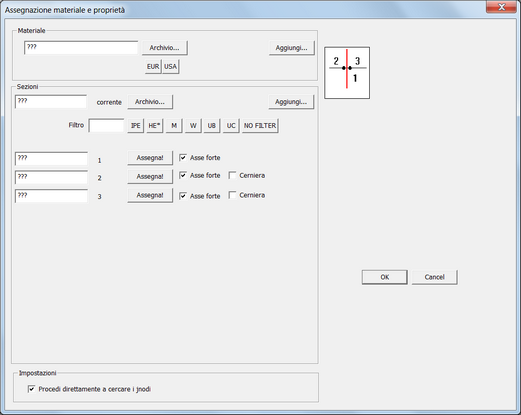

In questo dialogo si assegnano materiale e sezione alle membrature del nodo tipico che si sta definendo.



Premendo il bottone Archivio nel riquadro Materiale si accede all'archivio dei materiali di CSE, dal quale si sceglie quello desiderato. Tutte le membrature avranno lo stesso materiale, che potrà comunque essere modificato con i normali comandi di gestione del modello fem. Premendo il bottone Aggiungi è invece possibile definire un nuovo materiale, attraverso un apposito dialogo. Se vengono premuti i bottoni EUR o USA, viene risparmiata l'apertura di una finestra ed il programma filtra direttamente i materiali europei e statunitensi, rispettivamente.



 Nel riquadro Sezioni, cliccando il bottone Assegna! accanto alla casella corrispondente a ciascuna membratura (numerata da 1 a n secondo quanto mostrato nell'immagine a destra) si assegna a ciascuna membratura la sezione corrente, cioè quella riportata nella casella corrente. Tale casella è inizialmente vuota; per definire una sezione corrente si utilizzano il bottone Archivio, che permette di scegliere uno dei profili dell'archivio di CSE, o il bottone Aggiungi che consente di definire una nuova sezione. Cambiando la sezione corrente, è possibile assegnare sezioni diverse alle varie membrature.



 Se il filtro non è una stringa nulla, l'archivio sarà acceduto direttamente specificando come filtro basato sul nome il filtro specificato. Per esempio, stringhe valide per il filtro sono  "HE*", "IPE*", or "HEA*;HEB*". Se i bottoni IPE, HE*, M, W, UC o UC vengono premuti, ciò equivale a impostare il filtro al nome del bottone premuto seguito da "*" e quindi accedere all'archivio. Il bottone  NO FILTER annulla la stringa di filtro. Questi bottoni possono essere utili per accedere rapidamente a specifici gruppi di sezioni trasversali, filtrate per nome.



 Se si spunta la casella Vai direttamente alla vista renodo in Impostazioni, la ricerca delle membrature e quella dei jnodi verranno eseguite automaticamente da CSE.



-----------------------------
