LATO POLIGONALE (DIALOGO)

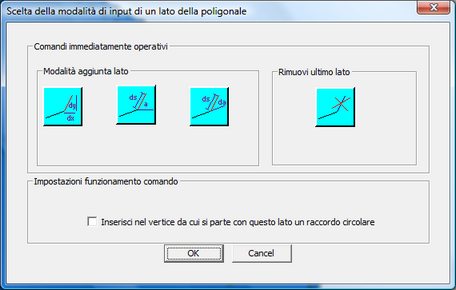

Durante l’esecuzione di una sottrazione di fusto a base poligonale, premendo la barra spaziatrice si accede a questo dialogo in cui è possibile definire il successivo lato della poligonale con 3 modalità alternative a quella standard (click di punti nella scena) e/o determinare la presenza di uno smusso tra il lato che si sta per definire e quello precedente; inoltre si può eliminare l’ultimo lato inserito.





dx, dy



La prima modalità richiede le due coordinate relative del secondo punto del lato che si sta inserendo rispetto al primo punto (dx, dy). Le distanze sono acquisite nelle unità di misura correnti, gli assi x e y del sistema di riferimento della poligonale sono sempre orientati come in figura.





ds, a

La seconda modalità richiede la lunghezza del nuovo lato (ds, nelle unità di misura correnti) e un angolo (a, in gradi) rispetto all’asse x della figura precedente. Un angolo positivo implica una rotazione antioraria.





ds, da



La terza modalità richiede la lunghezza del nuovo lato (ds, nelle unità di misura correnti) e una variazione di angolo (da, in gradi) rispetto all’inclinazione del lato precedente. Un angolo positivo implica una variazione di inclinazione in senso antiorario.





Rimuovi ultimo lato cancella l’ultimo lato inserito, qualunque sia stata la modalità di inserimento.



Impostazioni funzionamento comando aggiunge uno smusso tra il lato che si sta per inserire e l’ultimo lato già inserito se viene spuntata la casella. E’ poi possibile definire il lato con una delle 3 modalità alternative sopra elencate, oppure tornare alla modalità standard con click di punti nella scena, premendo OK.



MODALITA' PRENODO Durante la registrazione di un renodo parametrico i valori dx, dy, ds, a, da vanno definiti in forma parametrica.



-----------------------------
