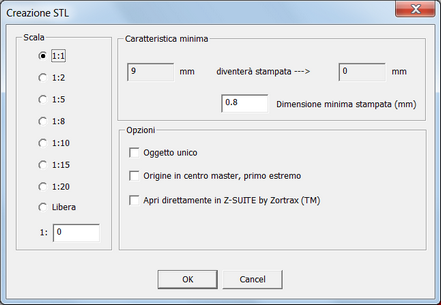

CREAZIONE STL (DIALOGO)





Questo dialogo è usato per:



•Fissare la scala con cui verrà creato il file STL.

•Decidere se l'STL riporterà un oggetto per ogni componente o un oggetto singolo per tutto il renodo (Oggetto unico). Questa seconda opzione limita la possibilità di modificare il file STL in altri programmi, ma è di solito necessaria per la stampa in 3D.

•Decidere se spostare le primitive in modo che l'origine del riferimento sia nel centro della membratura master (o della prima membratura se il jnodo non è gerarchico) (Origine in centro master, primo estremo).

•Decidere se aprire direttamente lo slicer Z-SUITE by ZortraxTM, e ritrovarsi il renodo pronto per la Stampa in 3D. In tal caso lo slicer deve essere installato sul PC in uso.



Valgono anche le seguenti osservazioni, in specie se si desidera stampare in 3D il renodo.

La "caratteristica minima" (in mm) è il minimo spessore delle parti che compongono il renodo. Quando viene ridotta la scala della rappresentazione, questo minimo spessore si riduce (come indicato nella casella a destra di "diventerà stampata"). In questo caso, è possibile che lo spessore ridotto sia minore dello spessore considerato minimo da chi prepara il file, ed indicato nella casella "Dimensione minima stampata". Questo ultimo valore è fissato dall'utente (default 0.8mm) a seconda del modello di stampante a disposizione e a seconda del materiale. Se la caratteristica minima diventa troppo piccola, quando ridotta in scala, le stampe in 3d possono essere difficoltose.





-----------------------------
