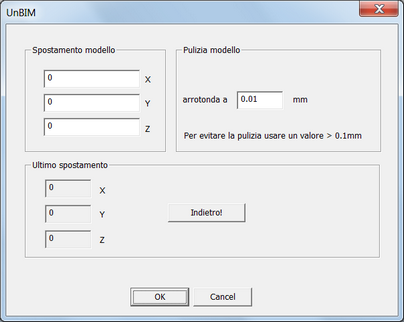

UNBIM (DIALOGO)





I valori vanno introdotti nelle unità correnti.



Spostamento modello specifica il vettore di spostamento da applicare all'intero modello. Se un modello è a  234.56789 km dall'origine, sarà applicato un controspostamento di -234567890 mm. L'ultimo spostamento applicato è memorizzato nel file. Premendo il bottone Indietro! questo spostamento è applicato con segno scambiato alle caselle di controllo del gruppo Spostamento Modello. In questo modo il modello può facilmente essere ri-spostato nella posizione originaria prima di una esportazione.

 Attenzione: spostare un modello in una posizione diversa rispetto alla posizione del modello BFEM può interferire con il comando File-Aggiorna BFEM, dato che il riconoscimento dei Renodi si basa sulla loro posizione assoluta nello spazio.

Pulizia Modello specifica la minima soglia per le coordinate nodali e per le posizioni degli oggetti, nello spazio. Se viene indicato 0.01 mm, allora la coordinata 12345.6789 mm diventerà 12345.67 mm. Usando0.001 mm, diventerà 12345.678 mm.

-----------------------------
