ASSUNZIONE DI UNA POLIGONALE CHIUSA (DIALOGO)





 Questo dialogo consente di definire la forma di una piastra poligonale generica da usare come tramite ed é usato anche per definire una forma sezionale generica.

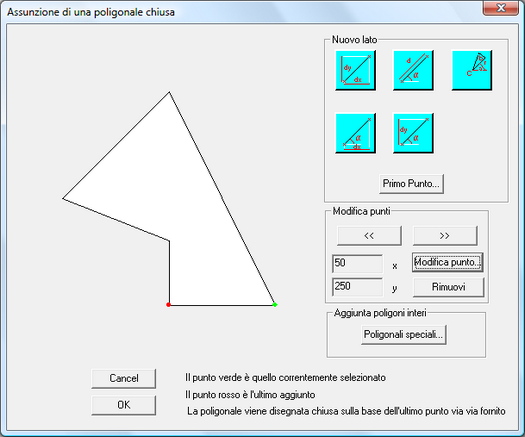

Cliccando Primo punto si accede a un ulteriore dialogo in cui vanno definite le coordinate X e Y del primo punto, nelle unità di misura attive. Il sistema di riferimento della poligonale è mostrato nella figura seguente.





Per determinare il punto successivo ci sono diverse modalità:



Richiesta di DX e DY richiede la distanza in coordinate relative tra il nuovo punto e l’ultimo inserito (in rosso).



Richiesta di un angolo e una distanza richiede la distanza dall’ultimo punto e l’angolo (in gradi) del nuovo lato rispetto all’orizzontale.



Acquisizione di un arco richiede le coordinate del centro dell’arco, gli angoli iniziale e finale (in gradi), il raggio e il numero di suddivisioni in segmenti rettilinei. Coordinate e raggio vanno definite nelle unità di misura attive.



Richiesta di un angolo e una distanza (proiettata DX) richiede un angolo (in gradi) e la proiezione lungo l’asse X del nuovo lato, nelle unità di misura correnti.



Richiesta di un angolo e una distanza (proiettata DY) richiede un angolo (in gradi) e la proiezione lungo l’asse Y del nuovo lato, nelle unità di misura correnti.



Una volta aggiunti tutti i punti necessari si assegna la poligonale cliccando OK.





Il punto evidenziato in verde è quello corrente. Con le frecce << e >> si cambia il punto corrente, che può essere rimosso con il bottone Rimuovi o modificato con il bottone Modifica punto…, che fa accedere al dialogo con le sue coordinate.





Il bottone Poligoni speciali… fa accedere a un ulteriore dialogo che consente di aggiungere poligoni interi definendone alcuni parametri. Tali poligoni vengono aggiunti ad altri già precedentemente definiti, e possono loro stessi essere modificati tramite la modifica dei loro punti.





Si possono aggiungere i seguenti poligoni:



•Rettangolo, date le coordinate del centro A e B, la base C e l’altezza D

•Cerchio con centro in (A, B), raggio pari a C e numero di suddivisioni uguale a D

•Semicerchio: oltre ai dati del punto precedente va definito l’angolo del diametro rispetto all’asse x (in gradi)

•Poligono regolare con centro in (A, B), raggio pari a C, numero di lati pari a D e angolo sull’orizzontale del segmento che unisce il centro con il primo vertice uguale a E (in gradi)



-----------------------------
