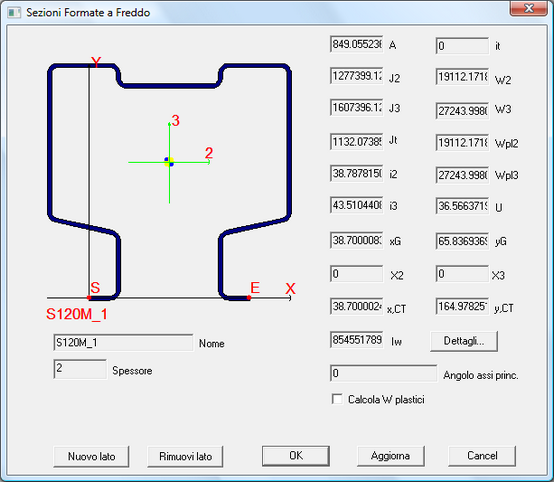

SEZIONI FORMATE A FREDDO (DIALOGO)





 Questo dialogo serve a descrivere sezioni formate a freddo di tipo generico. Per prima cosa si fissa lo spessore della sezione, poi si procede con l’aggiungere i lati, infine si sceglie il nome. Lo spessore può essere cambiato dopo aver aggiunto i lati, e sufficiente cambiare il valore e premere il tasto aggiorna.

 Tutte le dimensioni sono interpretate sulla base della unità attiva.

 Il tasto Nuovo Lato serve ad aggiungere un lato e dà accesso al dialogo corrispondente (Scelta del tipo e del modo in cui dare il nuovo lato).

 Il tasto Rimuovi Lato serve a cancellare l’ultimo lato introdotto.

 Ad ogni lato aggiunto le quantità di calcolo vengono aggiornate. I lati possono anche rappresentare dei fori.

 La sezione può essere aperta o chiusa. Una sezione chiusa finisce esattamente nello stesso punto ove è cominciata. Il momento di inerzia torsionale di una sezione chiusa viene calcolato usando la formula di Bredt.

 Dopo aver aggiunto tutti i lati è possibile chiedere al programma di calcolare i moduli plastici, ciò si fa selezionando la casella opportuna e premendo successivamente il tasto Aggiorna.



 Il pulsante Dettagli dà accesso ad una finestra successiva in cui sono listate alcune importanti proprietà calcolate in accordo alla appendice C della EN-1993-1-3.



-----------------------------
