SPEZZONE DI ANGOLARE SINGOLO O DOPPIO (DIALOGO)

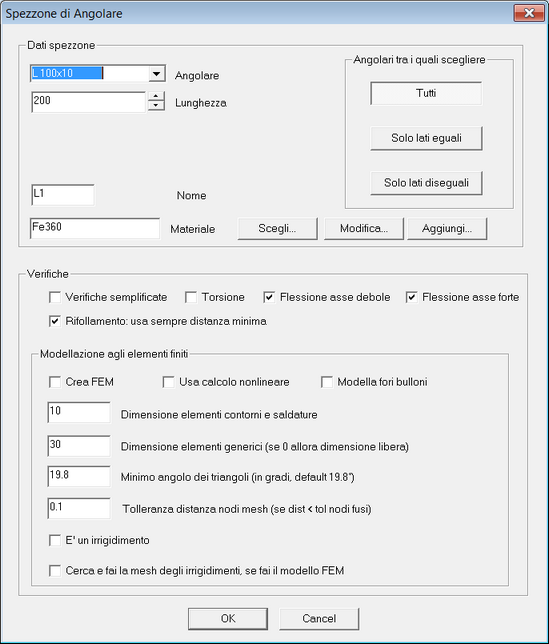

Squadretta singola





Nel menu a tendina Angolare si scelgono le dimensioni della sezione della squadretta che si vuole inserire; se nella parte di destra del dialogo è attivata l’opzione Tutti, nel menu a tendina verranno mostrati tutti gli angolari presenti in archivio; se invece sono attivate le opzioni Solo lati eguali o Solo lati diseguali, sarà possibile scegliere un angolare scorrendo solo tra quelli del tipo selezionato.



•Deve essere definita una lunghezza del pezzo, nelle unità di misura attive.

•Il nome del componente assegnato di default dal programma può essere modificato, se desiderato.

•Il materiale proposto può essere cambiato o modificato. Con il bottone Cambia si accede alla lista dei materiali già presenti nel renodo: è possibile sceglierne uno per assegnarlo all'oggetto corrente. Il bottone Modifica consente, attraverso un opportuno dialogo, di modificare il materiale corrente; è possibile definire anche la sua nonlinearità. Il bottone Aggiungi consente di aggiungere un nuovo materiale, lineare o nonlineare, attraverso un opportuno dialogo.

•Si può scegliere se eseguire o meno le verifiche semplificate di resistenza e scegliere se tenere conto o no della torsione e della flessione secondo l'asse debole e forte della sezione netta.

•Si può scegliere se sottoporre o meno il tramite alle verifiche a torsione.

•Relativamente alle verifiche di rifollamento si può scegliere se usare la distanza minima tra X ed Y indipendentemente dalla direzione (default) o se usare la distanza minima in direzione X per le forze dirette come X, e quella minima in direzione Y per le forze dirette come Y. Si veda anche la domanda: faq.

•Si può inoltre richiedere la creazione di un modello FEM del componente a valle delle verifiche, per studiare nel dettaglio sforzi e deformazioni attraverso un modello plate-shell ed il passo massimo che la mesh deve avere, ovvero la lunghezza massima del lato di ciascun elemento. La dimensione della mesh deve essere specificata nella unità di misura attiva. I fori dei bulloni possono essere esplicitamente modellati, o no.

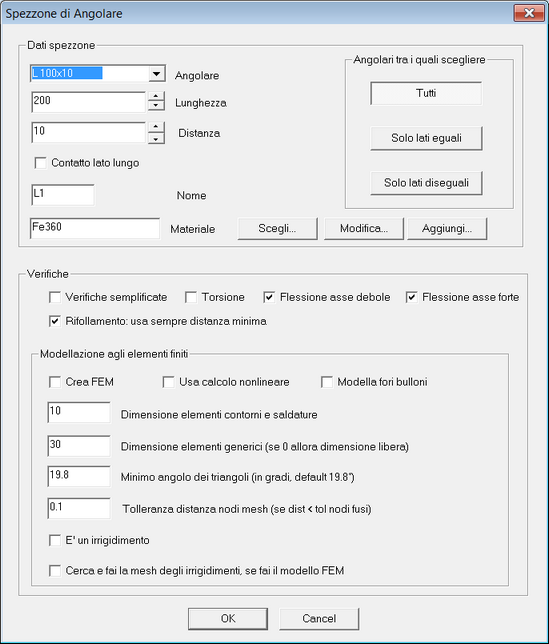

Doppia squadretta





In aggiunta ai dati visti per la squadretta singola:



•Deve essere definita la distanza tra le due squadrette, nelle unità di misura attive.

•Nel caso di angolari con lati diseguali si deve definire quali lati dei due profili debbano essere paralleli: spuntando contatto lato lungo i profili vengono affiancati appunto sul lato lungo, se la spunta non è presente sul lato corto.



-----------------------------
