OPZIONI PER LA RIGENERAZIONE DEL MODELLO SOLIDO (DIALOGO)

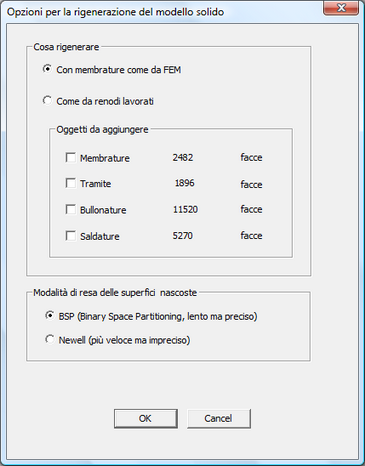

In questo dialogo si definiscono le impostazioni di rigenerazione del modello solido, in due diversi modi:



•Con membrature come da fem: vengono rigenerate tutte le membrature presenti nel modello fem, senza considerare le lavorazioni, i tagli, gli accorciamenti, le traslazioni, ecc. eventualmente definiti a livello dei renodi.



•Come da renodi lavorati: vengono rigenerati tutti i renodi già lavorati, tenendo conto delle lavorazioni stesse, posizionati in corrispondenza delle istanze a cui sono associati. Se tutti i renodi sono stati lavorati, si potrà rigenerare l'intera struttura con tutte le lavorazioni eseguite (aggiunta di tramite, di bulloni, di saldature, di smussi, tagli sui componenti, ecc.). E' possibile scegliere quali componenti rigenerare (membrature, tramite, bullonature, saldature) spuntando le relative caselle. Per i 4 tipi di componenti é riportato il numero di facce che verrebbero rigenerate: maggiore é il numero di facce, più tempo sarà necessario per rigenerare il modello solido. Per questo tipo di rigenerazione é inoltre possibile scegliere tra due diversi metodi: BSP (Binary Space Partitioning), più accurato ma più lento, e Newell, più rapido ma meno preciso. Per strutture molto grosse, con un numero di facce molto elevato, l'utente deve valutare le impostazioni migliori in funzione della completezza del modello desiderata e del tempo di rigenerazione considerato accettabile.



Nota: in caso di rigenerazione del modello solido con membrature come da fem viene sempre usato il metodo di Newell.



-----------------------------
