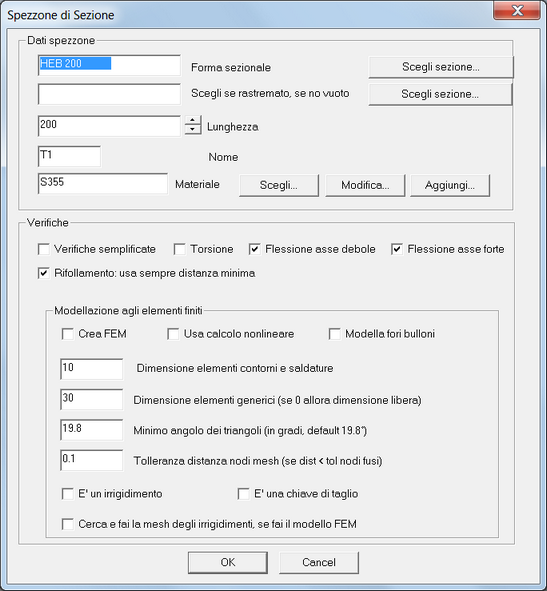

SPEZZONE DI SEZIONE GENERICA (DIALOGO)



DLG_RENODE_ADD3DSHAPE



E’ possibile utilizzare come tramite un tronco di profilato qualsiasi preso all’interno dell’archivio cse.sma (residente nella cartella di installazione di CSE) o definirne uno nuovo.

Se e sole se si vuole definire un tronco di profilato rastremato, occorre premere il secondo bottone "Scegli Sezione" e scegliere una sezione del medesimo tipo della prima sezione.



 Come per l'assegnazione di una sezione nel modello fem (a cui si rimanda per una descrizione dettagliata del funzionamento), cliccando il bottone Scegli, compare un dialogo che chiede se si vuole scegliere un profilo tra quelli in archivio (SI) o se si vuole definire un nuovo profilo (NO). Cliccando Si, si accede all’archivio delle sezioni di CSE L’archivio contiene, come detto, oltre 10000 profili, inoltre se ne possono aggiungere di nuovi attraverso il software S.A.M.B.A.© di Castalia srl: profili laminati, formati a freddo di forma generica, composti, saldati, composti da poligonali, ecc. Cliccando NO si accede a un ulteriore dialogo in cui va innanzitutto scelta la tipologia del profilo, quindi vanno definite le sue quote.



Una volta scelto il profilo, deve essere definita la lunghezza del tronco, nelle unità di misura attive.



Il nome del componente assegnato di default dal programma può essere modificato, se desiderato.

Il materiale proposto può essere cambiato o modificato. Con il bottone Cambia si accede alla lista dei materiali già presenti nel renodo: è possibile sceglierne uno per assegnarlo all'oggetto corrente. Il bottone Modifica consente, attraverso un opportuno dialogo, di modificare il materiale corrente; è possibile definire anche la sua nonlinearità. Il bottone Aggiungi consente di aggiungere un nuovo materiale, lineare o nonlineare, attraverso un opportuno dialogo.

Si può scegliere se eseguire o meno le verifiche semplificate di resistenza e scegliere se tenere conto o no della torsione e della flessione secondo l'asse debole e forte della sezione netta.

Relativamente alle verifiche di rifollamento si può scegliere se usare la distanza minima tra X ed Y indipendentemente dalla direzione (default) o se usare la distanza minima in direzione X per le forze dirette come X, e quella minima in direzione Y per le forze dirette come Y. Si veda anche la domanda: faq.

Si può scegliere se sottoporre o meno il tramite alle verifiche a torsione.

Si può assegnare al tronco di profilato l'attributo di chiave di taglio.

Si può inoltre richiedere la creazione di un modello FEM del componente a valle delle verifiche, per studiare nel dettaglio sforzi e deformazioni attraverso un modello plate-shell ed il passo massimo che la mesh deve avere, ovvero la lunghezza massima del lato di ciascun elemento. La dimensione della mesh deve essere specificata nella unità di misura attiva. I fori dei bulloni possono essere esplicitamente modellati, o no.



-----------------------------
