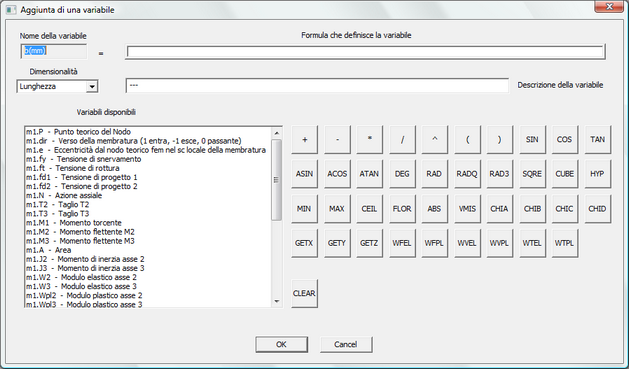

AGGIUNTA DI UNA VARIABILE (DIALOGO)





 Questo dialogo consente di definire rapidamente una quota o una dimensione in forma parametrica quando si sta registrando un renodo parametrico.



 La lunghezza di una piastra, ad esempio, può essere definita come il doppio dell'altezza totale della sezione della membratura m1: 2 * m1.h



 E' possibile digitare caratteri nella casella in alto a destra, inserire operatori cliccando i vari bottoni ed eseguire un doppio click sulle delle variabili nel riquadro in basso a sinistra per inserirle automaticamente alla fine della stringa nella prima casella.



NOTA: i numeri eventualmente utilizzati nella definizione delle variabili, se sono dimensionali, devono essere sempre espressi in Newton, millimetri e unità derivate, qualsiasi siano le unità attive.



Per ulteriori informazioni si veda: Come gestire i renodi parametrici



-----------------------------
