EFFETTO LEVA (DIALOGO)

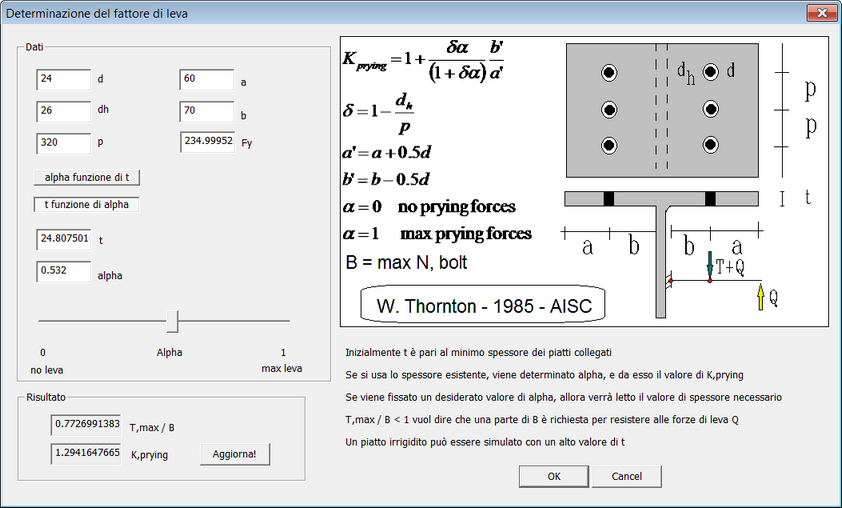

Questo dialogo viene usato per determinare il fattore di leva K, prying. A tale fine viene impiegato l'unico modello di fatto disponibile, ovvero quello a T-stub. Naturalmente esistono situazioni più complesse e diverse da T-stub: tali situazioni dovranno essere necessariamente considerate adattando il modello a T-stub al caso considerato. Non esiste infatti un modo semplice e generale di trattare il problema dell'effetto leva che non faccia uso del modello semplificato a T-stub.



Il dialogo fa uso delle formule reperibili nel lavoro di W. Thornton, "Prying Action - a General Treatment", pubblicato da AISC nel 1985.



I dati di ingresso, che possono essere variati manualmente, sono:

1.Il diametro d dei bulloni.

2.Il diametro dh dei fori.

3.Il passo p dei bulloni.

4.La distanza a tra l'asse dei bulloni e il bordo libero.

5.La distanza b tra l'asse dei bulloni e l'incastro.

6.La tensione di snervamento Fy del piatto o del componente.



Il dialogo può funzionare in due modi:

1.Decidendo lo spessore t (quello assegnato al pezzo o un altro valore, maggiorato per tener conto degli irrigidimenti), e determinando il valore di alpha da cui poi deriva K,prying. In questo caso, dato t, si legge quanto vale K,prying.

2.Decidendo il valore di alpha, e quindi di K,prying, e leggendo lo spessore t necessario ad ottenerlo. In questo caso potrà essere necessario modificare il componente.



Se K,prying è eguale a 1 (alpha=0), allora l'effetto leva non c'è. Se K,prying è maggiore di 1 (alpha > 0 ma < 1), allora l'effetto leva c'è. Spessori maggiori tendono a ridurre K,prying. Il massimo effetto leva si ha quando alpha=1.



Per decidere in quale dei due modi il dialogo funzioni, occorre premere il bottone "alpha funzione di t", o, viceversa, "t funzione di alpha".



Il rapporto Tmax/B dà una misura del carico utile che il bullone potrà sostenere a trazione. B è il valore limite della sollecitazione di trazione del bullone, secondo la normativa impiegata. Valori di questo rapporto minori di 1 implicano che una parte della B vada "persa" per effetto leva.

-----------------------------
