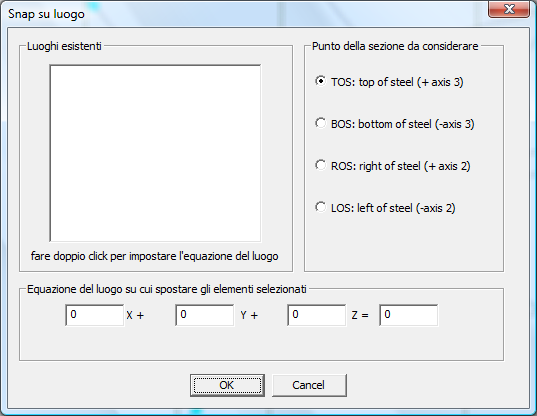

SNAP SU LUOGO (DIALOGO)





Questo dialogo consente di specificare un luogo e una regione delle forme sezionali degli elementi selezionati, consentendo di aggiungere opportune eccentricità agli elementi selezionati, in modo che i punti della sezione specificati vadano a giacere sul luogo specificato. Il luogo può essere uno dei luoghi esistenti definiti con il comando Fili fissi (ed in questo caso bisognerà fare doppio click sulla riga ad esso corrispondente nel riquadro a sinistra, in modo da riportarne l’equazione nelle caselle disponibili), oppure un luogo non disponibile, ed in tal caso occorrerà specificarne l’equazione mediante le caselle. Occorre specificare a, b, c, d, ovvero i parametri della equazione del piano in forma



ax+by+cz=d



L’unico parametro dotato di unità di misura è d, che va dato nella unità di misura di lunghezza corrente al momento della esecuzione del comando.



Data una generica forma sezionale riferita ai suoi assi principali baricentrici “2” e “3”, siano x2 ed x3 le ascisse corrispondenti. Percorso il contorno della sezione, si definisce:



•TOS (top of steel) il primo punto della sezione avente la proprietà di rendere massima in senso algebrico la coordinata x3.

•BOS (bottom of steel) il primo punto della sezione avente la proprietà di rendere minima in senso algebrico la coordinata x3.

•ROS (right of steel) il primo punto della sezione avente la proprietà di rendere massima in senso algebrico la coordinata x2.

•LOS (left of steel) il primo punto della sezione avente la proprietà di rendere minima in senso algebrico la coordinata x2.



-----------------------------
