Fasi del lavoro, fase 3: costruire e verficare i Renodi



Ora che sono stati trovati i JNodi, se ne seleziona uno per volta, e lo si costruisce nel modo voluto, andando poi a verificarlo. L'operazione, selezione di un JNodo e costruzione e verifica del suo Renodo, viene compiuta, una per volta, per tutti i JNodi di interesse presenti nella struttura, o anche al limite tutti. Costruire e verificare un JNodo vuol dire costruire e verificare automaticamente tutte le istanze di quel JNodo, ovvero tutte le ripetizioni identiche del JNodo nella struttura.

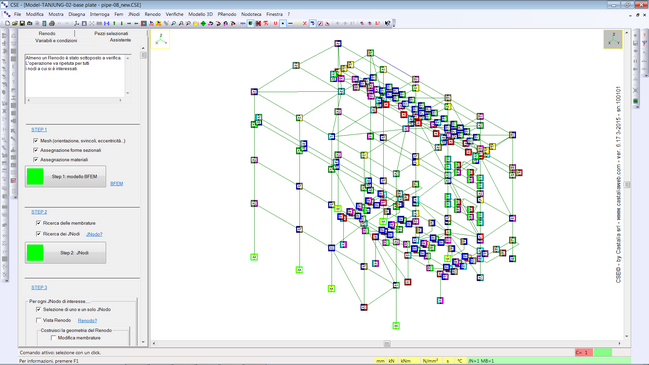

La selezione dei JNodi avviene mettendosi nella Vista JNodo, con il comando Mostra-JNodi, e selezionando uno e un solo JNodo, per esempio cliccando sopra il suo simbolo.

Una volta selezionato uno e un solo JNodo, si passa alla Vista Renodo, pienamente 3D, con il comando Mostra-Renodo. A questo punto si può cominciare a costruire il Renodo.

La costruzione del Renodo è la parte dove si passa più tempo e quella che riguarda da vicino la progettazione e verifica delle connessioni.



Essa può essere vista divisa in due tappe:



1.La costruzione geometrica del Renodo e la verifica della sua coerenza.

2.La scelta delle impostazioni di verifica e l'esecuzione delle verifiche.



Per ragioni di chiarezza queste due tappe, denominate 3.1 e 3.2, sono descritte in due pagine distinte.



-----------------------------
