Cosa si intende per… BLOCK TEARING

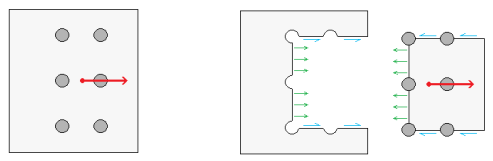

Il block tearing é una modalità di rottura in cui una porzione di un pezzo viene strappata via dal resto. È causata, in generale, dalla presenza contemporanea di sforzi normali e sforzi di taglio lungo la superficie di rottura.





I percorsi di rottura possono essere diversi, e devono essere analizzati tutti; il collasso avviene lungo quello più critico in funzione delle forze applicate. CSE calcola automaticamente i vari percorsi possibili e, in base alle forze nelle varie combinazioni e istanze, trova di volta in volta il percorso più critico e calcola un coefficiente di sfruttamento.

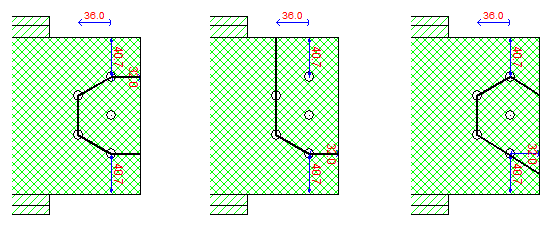

Nell’immagine seguente sono mostrati alcuni dei percorsi di rottura calcolati automaticamente da CSE in un caso di bullonatura sfalsata, in funzione della disposizione dei bulloni, della forma del piatto forato e della direzione della risultante.





-----------------------------
