Cosa si intende per… ISTANZA DI UN JNODO



Per istanza (od occorrenza) di un jnodo si intende la ripetizione dello stesso jnodo in punto diversi della struttura, con orientazioni diverse, ma con la medesima topologia (membrature afferenti, proprietà sezionali, materiali, mutue inclinazioni, presenza di vincoli e svincoli, ecc.).



Se un Jnodo si presenta in più istanze, per tutte queste basterà costruire un solo renodo; nelle verifiche automatiche esso verrà poi sottoposto alle sollecitazioni che si manifestano in tutte le istanze (e in tutte le combinazioni).

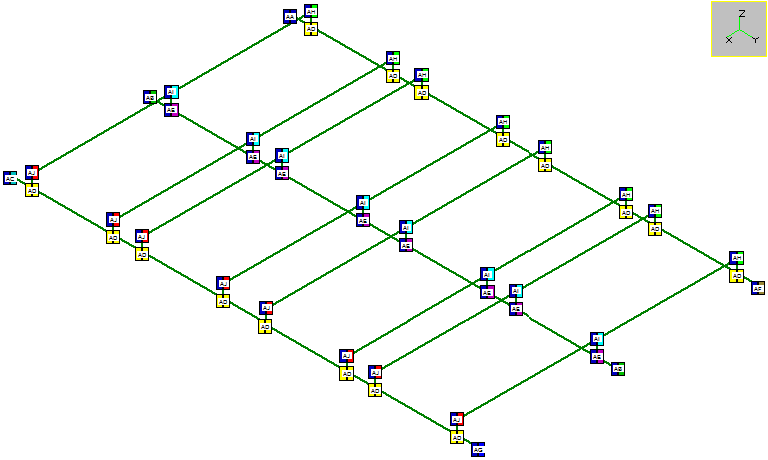

Nell’immagine sottostante, tutte le istanze dello stesso jnodo hanno la stessa marca e lo stesso colore.





-----------------------------
