Cosa si intende per… ESTREMI DI UN UNITORE



Bullonature



Gli estremi di un layout di bulloni coincidono con i punti medi dei piatti coinvolti. Il numero di estremi è quindi pari al numero dei piatti. Nell’immagine seguente gli estremi della bullonatura sono evidenziati con dei pallini rossi (i quadratini blu sono invece le sezioni di verifica).



Saldature

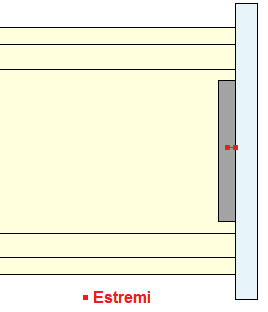

Un estremo del layout di cordoni di saldatura giace nel piano della faccia che riceve i cordoni; l’altro, lungo un segmento normale a tale faccia, a una distanza dal primo estremo pari a una frazione della sezione di gola dei cordoni, calcolata in modo automatico dal programma. Nell’immagine seguente gli estremi della saldatura sono evidenziati con dei quadratini rossi.





-----------------------------
