Cosa si intende per… BULLONATURA SOLO A TAGLIO



L’opzione di far lavorare le bullonature solo a taglio consente all’utente di poter calcolare un collegamento imponendo che certe sollecitazioni vengano trasferite da determinate bullonature. Si tratta quindi di un’ipotesi di calcolo stabilita dall’utente e che influenza la ripartizione delle azioni tra i vari componenti.

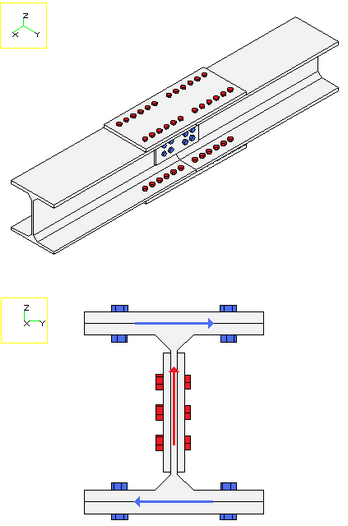

Prendiamo ad esempio un giunto di prosecuzione tra due membrature HEB 300, come quello mostrato nell’immagine sottostante. Se utilizziamo delle bullonature solo a taglio, il taglio parallelo all’anima verrà portato dai bulloni sull’anima (in rosso) e quello parallelo alle flange verrà portato dai bulloni sulle flange (in blu), in accordo ai metodi di calcolo semplificato ampiamente diffusi in letteratura.



Nota: poiché si tratta di un modello tridimensionale e CSE calcola correttamente anche le flessioni parassite sul gambo dei bulloni (che possono essere trascurate o meno in fase di verifica), ci saranno comunque delle azioni interne nei bulloni sull’anima in caso di taglio parallelo alle flange e viceversa, tanto più piccole quanto più è “equilibrato” il collegamento. Se disponessimo, per assurdo, un centinaio di bulloni sull’anima e un paio di bulloni sulle flange non potremmo certo pretendere che in caso di taglio parallelo alle flange i bulloni sull’anima risultino totalmente scarichi!



Se invece non si utilizza l’opzione solo a taglio, i bulloni sulle flange si opporranno con una trazione al taglio parallelo all’anima, e viceversa.





-----------------------------
