Cosa si intende per… PANNELLO RENODO

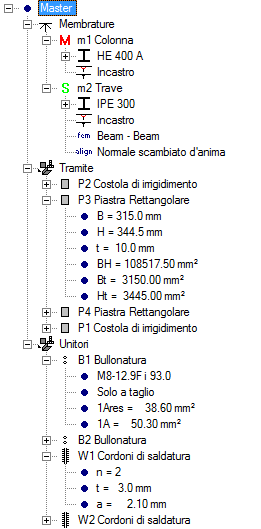

Il pannello Renodo è un pannello della vista alfanumerica. Sono riportati tutti i componenti del renodo con le loro proprietà.



Per ogni membratura vengono riportati:



•simbolo di riconoscimento (master, slave)

•nome definito in modo univoco

•tipo (trave, colonna o generica)

•nome della sezione

•tipo di attacco della membratura al nodo (incastro, cerniera, etc.)

•dati sezionali

•connettori collegati (bullonature e saldature)





Per ogni tramite sono riportati:



•simbolo

•nome univoco

•tipo

•caratteristiche geometriche

•connettori collegati (bullonature e saldature)





Infine, per gli unitori:



•simbolo

•nome univoco

•tipo

•caratteristiche del layout*

•oggetti collegati (membrature e tramite)



(*)  per le saldature sono dati:

-numero di cordoni

-spessore, se è uguale per tutti i cordoni

-sezione di gola, se è uguale per tutti i cordoni



(*) per le bullonature, invece:

-stringa identificativa contenente diametro e classe dei bulloni; interassi

-ipotesi di funzionamento (solo a taglio, anche a trazione, anche a compressione; con poligonale di contrasto; ad attrito; ancoraggio)

-area resistente e area totale del singolo bullone





I pezzi correntemente selezionati nella vista Renodo sono selezionati anche nel pannello renodo: un quadratino attorno al nome del componente indica lo stato di selezione.





La selezione/deselezione di componenti nella vista Renodo può essere fatta anche tramite un doppio click sui componenti desiderati nel pannello Renodo.



-----------------------------
