MOSTRA-SEZIONI NETTE

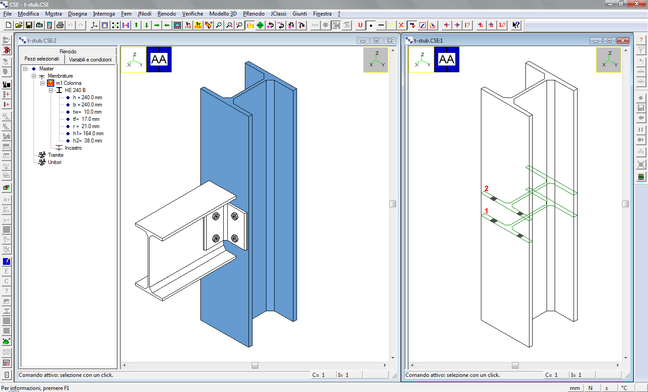

Questo comando consente di visualizzare nella scena le sezioni nette dei componenti. Qualora vi siano molti componenti con numerose sezioni nette, è possibile estrarre solo il componente o i componenti desiderati per ottimizzare la vista. Nella finestra di destra dell'immagine seguente sono mostrate le sezioni nette della colonna del renodo della finestra a sinistra. Le sezioni sono numerate e i fori vengono visualizzati.





 La visualizzazione delle sezioni, se queste sono molto numerose, può rallentare la vista grafica (operazioni di zoom, shift, ecc.). Le sezioni vengono create solo quando si richiede la loro visualizzazione. Usando nuovamente il comando, le sezioni nette non vengono visualizzate nè create.



Per avere informazioni dettagliate sulle proprietà sezionali delle sezioni nette individuate da CSE, si utilizza il comando Interroga - Sezioni nette.



Si consultino anche gli argomenti:

Individuazione delle sezioni nette delle membrature

Individuazione delle sezioni nette dei tramite



-----------------------------
