INDIVIDUAZIONE DELLE SEZIONI NETTE DEI TRAMITE
Per i tramite, ci sono due modalità alternative di individuazione delle sezioni nette:
1.ricerca automatica da parte del programma (sezioni automatiche);
2.definizione manuale da parte dell'utente (sezioni utente).
Di seguito sono descritte dettagliatamente le due diverse modalità. La descrizione delle formule utilizzate per la verifica è fatta nell'argomento Verifica delle sezioni nette: generalità.
A differenza delle membrature, che hanno una sezione lorda costante estrusa lungo un asse longitudinale e che quindi possono presentare sezioni nette a causa di tagli, fori, smussi, ecc., i tramite sono oggetti che in generale non presentano uno sviluppo predominante lungo un asse. Per i tramite, CSE non individua le sezioni nette solo in corrispondenza dei fori, ma anche in corrispondenza di punti notevoli del pezzo o di condizioni critiche.
Il criterio di ricerca delle sezioni dipende dalla tipologia dei tramite, che a tal fine sono raggruppati in tre diverse famiglie:

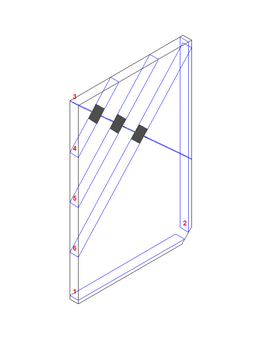

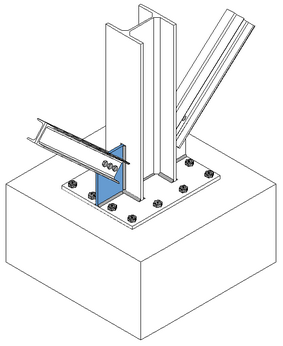

•tramite appartenenti alla famiglia delle piastre piane (rettangolari, triangolari, circolari, trapezoidali, generiche, forate e non): vengono individuate le sezioni da verificare in base alla posizione delle bullonature e/o saldature connesse all'oggetto in esame; le sezioni individuate sono perpendicolari al piano medio della piastra; le sezioni di verifica individuate sono sempre rettangolari (forate o meno);

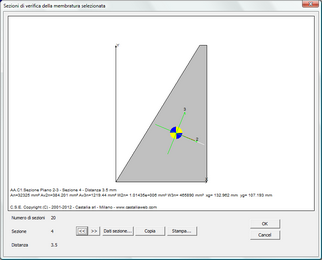

•tramite costituiti dall'unione di più piatti: vengono cercate le sezioni da verificare scandendo i tre assi del sistema di riferimento locale del componente (assi 1, 2 e 3), trovando sezioni perpendicolari a questi assi (nell'immagine seguente, a destra, è mostrata ad esempio una sezione giacente nel piano 2-3 del sistema di riferimento locale);

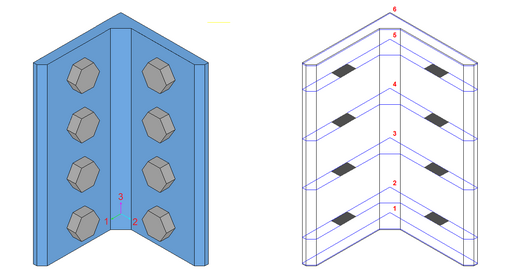

•tramite ottenuti per estrusione di una forma sezionale (angolari semplici e doppi, profili laminati, saldati, formati a freddo, ecc.): vengono cercate le sezioni da verificare scandendo l'asse di estrusione del componente (asse 3 del sistema di riferimento locale), in analogia con quanto fatto per le membrature.
Per le famiglie 2 e 3, se le sezioni critiche individuate sono distanti più di 50mm, vengono aggiunte nuove sezioni intermedie.
Attraverso il comando Renodo-Componenti-Sezioni nette, l'utente può:
•definire delle nuove sezioni manuali (sezioni utente), by-passando quelle automatiche individuate dal programma;
•convertire le sezioni automatiche in sezioni utente, con la possibilità di rimuovere le sezioni ritenute non necessarie e di aggiungerne di nuove.
Per definire nuove sezioni con il comando suddetto, l'utente deve porsi in una vista opportuna e cliccare due punti che definiscono il piano della sezione desiderata. Si rimanda alla spiegazione del comando stesso per maggiorni informazioni sul suo utilizzo.
-----------------------------
