VERIFICHE - MOSTRA FORZE





Dopo aver eseguito le verifiche è possibile, tramite questo comando, visualizzare le forze che agiscono sui componenti selezionati, nella combinazione e nella istanza correnti, nelle unità di misura attive. Si tratta di un comando molto importante per rendersi conto di cosa avvenga nel renodo.

Vengono mostrate le forze complessivamente scambiate dai layout di cordoni e dai layout di cordoni, nel sistema di riferimento globale. Le forze agiscono sui pezzi selezionati. Se ci sono più oggetti direttamente collegati selezionati, non vengono visualizzate le forze scambiate internamente tra questi, ma vengono mostrate le forze scambiate tra l’insieme degli oggetti connessi selezionati e gli altri componenti non selezionati a essi connessi. Le forze sono sempre mostrate come agenti sui pezzi selezionati, con il loro verso esatto.

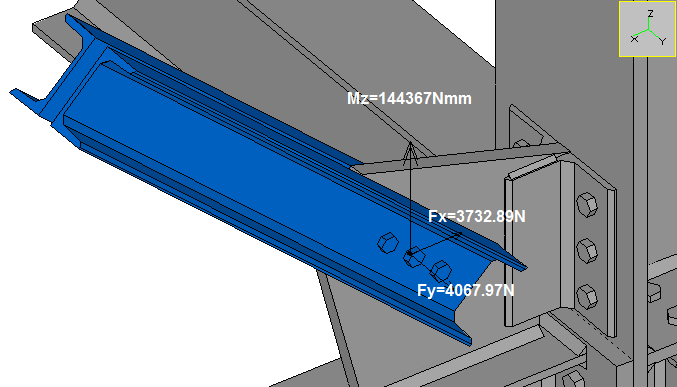

Nell’esempio della figura sottostante sono selezionate una membratura e la bullonatura ad essa connessa: vengono visualizzate solo le forze consegnate dalla piastra alla bullonatura; se si deselezionasse la membratura verrebbero mostrate anche le forze scambiate tra questa e la bullonatura, come agenti sulla bullonatura. Per avere le forze causate dalla bullonatura sulla membratura basta selezionare solo la membratura. Se si seleziona solo la piastra si hanno le forze agenti su questa a causa della presenza della bullonatura e delle saldature.

In altro modo possiamo dire che vengono rappresentate solo le azioni interne degli estremi non saturati degli unitori. Un estremo di un unitore è saturato se tutti e due gli oggetti uniti in quell’estremo sono nel medesimo stato di selezione (tutti selezionati o tutti non selezionati). Le forze vengono rappresentate come agenti sul componente selezionato.







In modalità estrazione vengono mostrate le forze scambiate tra gli oggetti estratti e quelli non estratti.



Per passare da un’istanza all’altra e da una combinazione all’altra si devono utilizzare i comandi Istanza successiva, Istanza precedente, Combinazione successiva e Combinazioni precedente, che nella barra degli strumenti sono rappresentati dai seguenti bottoni:



Si può inoltre passare direttamente alla combinazione desiderata attraverso il comando Combinazione?, oppure direttamente all’istanza desiderata attraverso il comando Istanza?.



Si vedano anche i comandi

Mostra forze sottocomponenti (componenti)

Mostra forze sottocomponenti (risultante)





Tipo: non modale



-----------------------------
