VERIFICHE - MOSTRA FORZE SOTTOCOMPONENTI (RISULTANTE)



Dopo aver eseguito le verifiche è possibile, tramite questo comando, visualizzare le azioni scambiate tra i vari componenti nella combinazione e nell’istanza correnti, nelle unità di misura attive. A differenza del comando Mostra Forze, in cui le azioni sono rappresentate a livello di intero layout (di bulloni o di cordoni) con questo comando le azioni sono mostrate a livello di singolo bullone o singolo cordone.



Per quanto riguarda i bulloni, sono riportate per ciascun bullone la risultante delle forze e la risultante delle coppie. Per i cordoni, vengono mostrate le risultanti per unità di lunghezza (tensione per sezione di gola) ai due estremi di ciascun cordone. I vettori sono rappresentati con una lunghezza proporzionale al loro modulo.



Analogamente al comando Mostra Forze, le azioni sui componenti sono mostrate in base a criteri di selezione o estrazione degli oggetti della scena.

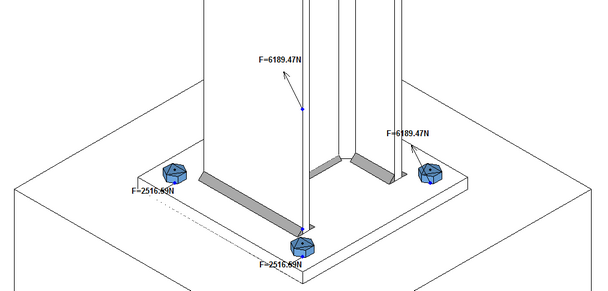

Nell'immagine seguente sono mostrate le risultanti delle forze scambiate tra ciascun bullone (il layout di appartenenza è selezionato) e la piastra.







Il comando Mostra forze sottocomponenti (componenti) è simile a questo, con la differenza che vengono mostrate le singole componenti delle forze e delle coppie (rispetto agli assi globali X, Y e Z) su ciascun bullone e a ciascun estremo dei cordoni di saldatura, con vettori non scalati scalati in base al modulo delle azioni.



Per passare da un’istanza all’altra e da una combinazione all’altra si devono utilizzare i comandi Istanza successiva, Istanza precedente, Combinazione successiva e Combinazioni precedente, che nella barra degli strumenti sono rappresentati dai seguenti bottoni:



Si può inoltre passare direttamente alla combinazione desiderata attraverso il comando Combinazione?, oppure direttamente all’istanza desiderata attraverso il comando Istanza?.





Tipo: non modale



-----------------------------
