MODALITA' DI ESECUZIONE DELLE OPERAZIONI ELEMENTARI (DIALOGO)





 In questo dialogo sono riepilogate tutte le operazioni che verranno compiute in automatico da CSE durante l'applicazione del PRenodo scelto al renodo corrente.

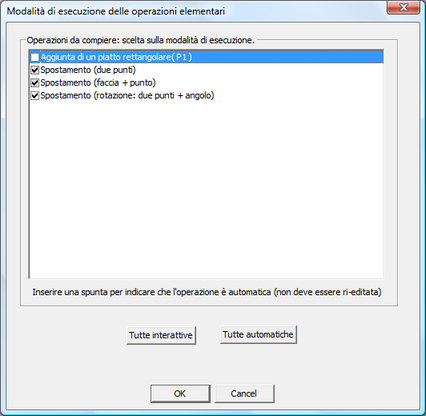

 Accanto a ciascuna operazione è presente una casella. Le operazioni spuntate (di default lo sono tutte) verranno eseguite in modo totalmente automatico secondo quanto previsto dal PRenodo scelto. Alcune operazioni non sono modificabili e le caselle corrispondenti risultano ingrigite. Altre operazioni invece (in generale tutte quelle che comportano l'immissione di valori o parametri attraverso un dialogo) possono essere modificate dall'utente. Se si vuole modificare un'operazione occorre rimuovere la spunta dalla casella corrispondente.



 Una volta premuto OK, CSE esegue automaticamente la creazione del renodo in base al PRenodo scelto, e se vi sono operazioni che l'utente ha deciso di modificare verrà aperto un dialogo appropriato in cui potranno essere indicate le variazioni.



 Se ad esempio una operazione è spuntata e richiede l'aggiunta di una piastra avente dimensioni 2*m1.h, 2*m1.b e m1.tf (cioè rispettivamente il doppio dell'altezza del profilo della membratura m1, il doppio della sua larghezza e uno spessore uguale a quello della sua flangia) CSE aggiungerà una piastra le cui dimensioni dipenderanno dal profilo di m1 nel renodo corrente. Se l'utente desidera modificare, ad esempio, lo spessore della piastra, rimuove la spunta corrispondente all'operazione di aggiunta della piastra e in seguito CSE presenterà il dialogo di modifica della piastra in cui l'utente potrà fare le variazioni necessarie. Non è necessario definire le dimensioni in forma parametrica: poichè si conoscono le dimensioni del renodo a cui si vuole applicare un collegamento predefinito, è possibile definire direttamente le opportune quote in forma numerica.



 Alcune operazioni non possono essere modificate, ad esempio quelle che richiedono il click di punti o facce nella scena: se ad esempio l'allungamento di una membratura è definito tramite la scelta di un punto di un'altra membratura non può essere modificato. Se invece l'allungamento è definito tramite un numero o un parametro, esso potrà essere modificato rimuovendo la spunta.



 Il bottone Tutte interattive rimuove tutte le spunte (tutte le operazioni verranno potranno essere modificate, tranne quelle ingrigite); il bottone Tutte automatiche spunta tutte le operazioni.



Tra le operazioni disponibili, se il PRenodo scelto lo prevede, c'è anche la possibilità di preimpostare il livello dei carichi attraverso un opportuno dialogo.



-----------------------------
