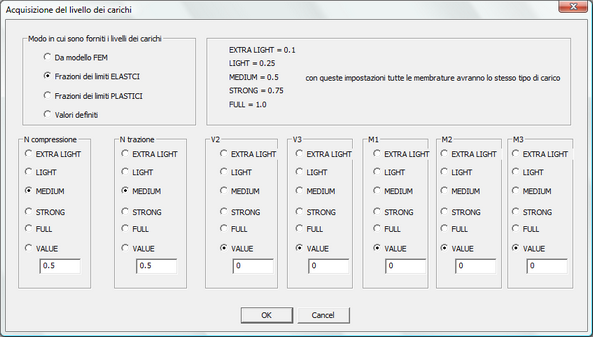

ACQUISIZIONE DEL LIVELLO DEI CARICHI (DIALOGO)





 In fase di applicazione di un PRenodo, se il PRenodo scelto lo prevede, in questo dialogo si può preimpostare un livello dei carichi del renodo che verrà costruito automaticamente.



 Nel box in alto a sinistra si decide se le azioni interne per le verifiche debbano essere quelle derivanti dalla soluzione del modello FEM importato (se disponibile), oppure quelle legate ai limiti elastici o plastici delle membrature, opportunamente fattorizzati, o infine delle azioni indicate dall'utente.



 Nel caso si scelgano le azioni interne derivanti dal modello FEM, non occorre indicare altro in questo dialogo.



 Se si scelgono i limiti elasti o plastici, per ciascuna delle 6 sollecitazioni elementari (7 poichè trazione e compressione vengono considerate separatamente) è possibile impostare un livello di carico tra i seguenti:



EXTRA LIGHT: fattore amplificativo = 0.1

LIGHT: fattore amplificativo = 0.25

MEDIUM: fattore amplificativo = 0.5

STRONG: fattore amplificativo = 0.75

FULL: fattore amplificativo = 1.0

VALUE: fattore amplificativo definito dall'utente nell'apposita casella (ad esempio 1.3 oppure 0.35)



 Tutte le membrature saranno preimpostate in base al livello stabilito per ciascuna componente di sollecitazione. In ogni caso, alla fine dell'applicazione del PRenodo l'utente potrà modificare i valori nel dialogo di impostazione delle verifiche.



 Infine, se si scelgono i valori definiti, si dovranno spuntare le caselle VALUE introducendo i valori desiderati, nelle unità correnti: ad esempio, 125000 (N), oppure 8.55e7 (Nmm), ecc. Tali valori saranno associati a tutte le membrature e potranno essere successivamente modificati tramite il dialogo  di impostazione delle verifiche.



-----------------------------
