VERIFICHE STANDARD (DIALOGO)

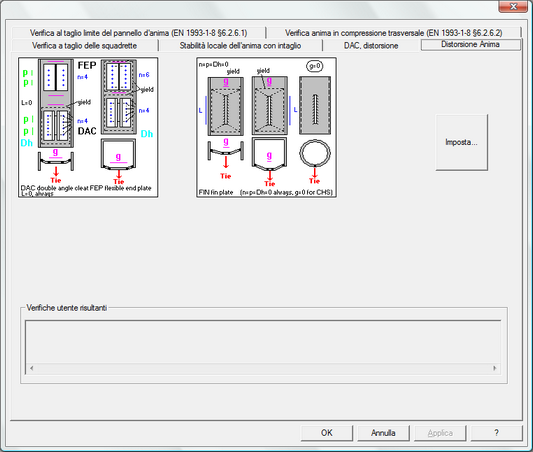

 Tra i fogli disponibili si sceglie quello relativo alla verifica standard desiderata. Delle immagini mostrano attraverso opportuni schemi i parametri che verranno richiesti per determinare la verifica (ad esempio, dstiff sarà la distanza tra gli irrigidimenti, stiffeners in inglese).



 Premendo il bottone Imposta si apre un nuovo dialogo dove andranno introdotti tali parametri, che possono essere numeri o formule, anche in funzione delle variabili presenti. La pressione del bottone Imposta corrisponde alla scelta di una delle verifiche disponibili nel property-sheet, dunque le altre pagine vengono eliminate, lasciando solo la pagina pertinente alla verifica prescelta.



 Dopo l'impostazione dei parametri, la verifica appena aggiunta viene riportata nella sezione Verifiche utente risultanti.



 Alla pressione di OK, la verifica presente nella lista viene aggiunta al modello sotto forma di condizione e variabili aggiuntive.



Verifiche disponibili



Verifica al taglio limite del pannello d'anima (EN 1993-1-8 §6.2.6.1)

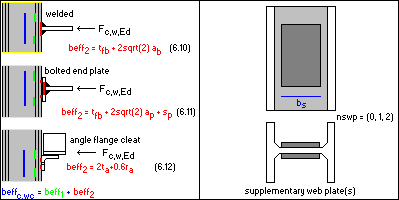

Verifica anima in compressione trasversale (EN 1993-1-8 §6.2.6.2)





Verifica al taglio limite delle squadrette





Stabilità locale dell'anima con intaglio

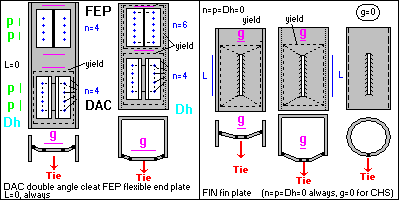

DAC, distorsione





Distorsione anima

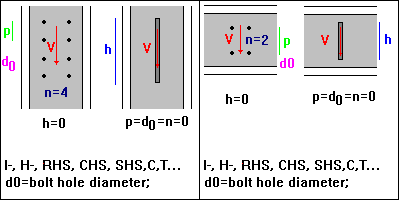

Taglio anima





Svergolamento piatto



-----------------------------
