VERIFICHE UTENTE GUIDATE (VERIFICHE STANDARD)



 La disponibilità di verifiche utente, ovvero di formule di verifica introdotte manualmente dall'utente del programma, è una caratteristica molto potente di CSE, che consente di piegarne l'uso praticamente ad ogni possibile esigenza. Dato che è possibile definire variabili nuove e nuove formule di verifica, associate a un certo componente, con questa funzionalità CSE è in grado di affrontare virtualmente qualsiasi verifica.



 Al fine di facilitare l'introduzione di verifiche utente per un certo insieme di verifiche previste esplicitamente dalle normative, è stato creato il comando Verifiche Standard , che deve essere considerato come un "wizard" avente per obiettivo la scrittura di formule a partire da pochi dati di partenza (il minimo). L'utente specificherà pochi parametri usando le variabili già esistenti o direttamente dei valori numerici, ed il comando aggiungerà le formule complete previste dalla normativa, sotto forma di verifiche utente.



 Dunque per alcune verifiche standard di normativa non coperte dalle verifiche automatiche è possibile introdurre delle condizioni di verifica aggiuntive che definiscono delle verifiche utente in modo guidato. Questa funzionalità è in pratica una modalità guidata (wizard) di aggiunta di verifiche utente.



 L'utente, anzichè definire manualmente le condizioni di verifica aggiuntive mediante i comandi normali, eventualmente corredate di variabili aggiuntive, sceglie il tipo di verifica desiderato tra quelli disponibili e ne definisce i parametri richiesti. Automaticamente CSE genererà le necessarie condizioni (ovvero formule) e variabili aggiuntive che costituiranno la verifica standard scelta, in funzione dei parametri definiti.

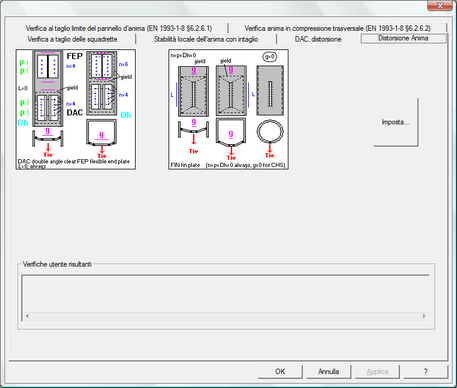

 Il comando da utilizzare è Verifiche Standard del menu Renodo, sottomenu Variabili e condizioni. Prima di eseguire il comando va selezionato nella scena il componente a cui deve essere associata la verifica (solo quel componente), quindi si esegue il comando e viene proposto un dialogo in cui si sceglie la verifica desiderata e se ne impostano i parametri, che sono mostrati nelle immagini.





 Al termine delle operazioni CSE aggiungerà automaticamente una o più condizioni di verifica associate al componente selezionato e una o più variabili utilizzate dalla/e condizione/i.

 La successiva modifica di tali nuove variabili e condizioni potrà essere fatta nè più nè meno come per le variabili e condizioni normali. La successiva riesecuzione del comando Verifiche Standard comporta una nuova aggiunta e non l'editing delle condizioni precedentemente aggiunte. Tale editing, come detto, deve essere fatto per ogni singola variabile e condizione con il comando di modifica delle Variabili e delle Condizioni.



Le verifiche attualmente disponibili sono le seguenti:



•Verifica al taglio limite del pannello d'anima (EN 1993-1-8  6.2.6.1)

•Verifica anima in compressione trasversale (EN 1993-1-8  6.2.6.2)

•Verifica al taglio limite delle squadrette

•Stabilità locale dell'anima con intaglio

•DAC (double angle cleats, squadrette doppie), distorsione

•Distorsione anima (sezioni ad I ed H, RHS, CHS), FEP (flexible end plate), DAC (double angle cleats), FIN (piastra a pinna)



Per ulteriori informazioni si rimanda al dialogo.



-----------------------------
