AGGIUNTA DI UN INSIEME DI SALDATURE IN MODO PARAMETRICO (DIALOGO)

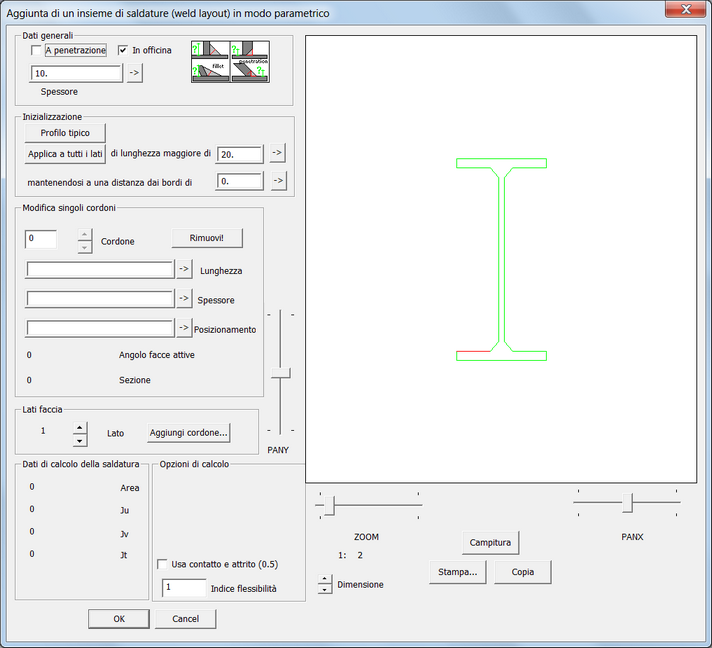

 Questo dialogo consente di definire un layout di saldature durante la registrazione di un PRenodo. Il suo funzionamento è analogo a quello della normale aggiunta di un layout di saldature (alla cui descrizione si rimanda per una spiegazione generale), con la differenza che gli spessori, le dimensioni e le posizioni dei cordoni vanno qui definiti in forma parametrica.



 Come detto, le quote vanno date in forma parametrica. E' possibile digitare le variabili direttamente nelle caselle con il bordo più spesso oppure premere i bottoni accanto alle caselle per accedere a un dialogo che agevola l'inserimento delle variabili stesse. Se si vuole utilizzare il bottone Applica a tutti i lati, ad esempio, si potrà indicare come spessore la formula m1.tf, cioè lo spessore della flangia della membratura 1. Quando il PRenodo corrente verrà applicato a un renodo simile con m1 avente uno spessore di flangia differente, lo spessore del cordone verrà ricalcolato in funzione del profilo. E' anche possibile definire uno spessore fisso, ad esempio 10(mm).



NOTA: i numeri eventualmente utilizzati nella definizione delle variabili, se sono dimensionali, devono essere sempre espressi in Newton, millimetri e unità derivate, qualsiasi siano le unità attive. In alternativa occorre usare le variabili relative alle unità di misura come in "12.3 * gl.cm"



 Anche la distanza dai bordi e la lunghezza minima dei lati su cui vanno aggiunti i cordoni può essere parametrizzata.



 I cordoni possono essere modificati singolarmente, come per la normale aggiunta di saldature in forma non parametrica. La sigla auto nella casella relativa alla lunghezza del cordone corrente significa che per quel cordone la lunghezza è calcolata automaticamente in base ai criteri sulla distanza dai bordi e sulla lunghezza minima dei lati. Se si vuole che un cordone sia lungo come il lato a cui è applicato, è sufficiente digitare total nella casella della sua lunghezza, e il cordone sarà lungo come il lato, indipendentemente dai parametri suddetti.



 Come per la normale aggiunta di un layout di saldature, è possibile definire cordoni d'angolo o a penetrazione, realizzati in officina o in sito, ed è possibile rimuovere il cordone corrente o aggiungerne uno sul lato selezionato in rosso.



 Il bottone Profilo tipico, disponibile solo nella definizione di un layout di saldature parametrizzato, consente di definire in modo automatico il layout di cordoni per profili laminati ad H. In base al tipo di cordoni richiesti (a penetrazione o d'angolo) il programma applica automaticamente i cordoni tarandone lo spessore in base alla loro posizione (se cordoni d'ala o cordoni d'anima). In particolare, se si tratta di cordoni a penetrazione, ogni cordone avrà uno spessore pari alla metà dello spessore del piatto a cui è applicato; se si tratta di cordoni d'angolo il loro spessore sarà pari a dove t è lo spessore del piatto a cui è applicato il cordone. Nell'immagine seguente è mostrato il caso con cordoni a penetrazione.





-----------------------------
