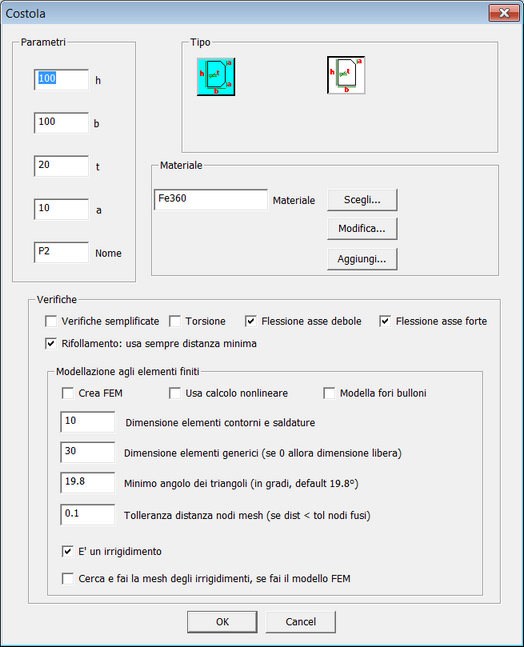

COSTOLA (DIALOGO)





Aggiunta di una piastra rettangolare smussata come tramite. Vanno definiti:



•le dimensioni dei lati h e b (nelle unità di misura correnti)

•lo spessore t

•la dimensione dello smusso a

•il nome del componente (può essere lasciato quello di default)

•il materiale proposto può essere cambiato o modificato. Con il bottone Cambia si accede alla lista dei materiali già presenti nel renodo: è possibile sceglierne uno per assegnarlo all'oggetto corrente. Il bottone Modifica consente, attraverso un opportuno dialogo, di modificare il materiale corrente; è possibile definire anche la sua nonlinearità. Il bottone Aggiungi consente di aggiungere un nuovo materiale, lineare o nonlineare, attraverso un opportuno dialogo.

•il tipo di smusso (se su un solo vertice o su entrambi)

•Si può scegliere se eseguire o meno le verifiche semplificate di resistenza (per le piastre, si tratta delle verifiche delle sezioni nette) e scegliere se tenere conto o no della torsione e della flessione secondo l'asse debole e forte della sezione netta.

•Relativamente alle verifiche di rifollamento si può scegliere se usare la distanza minima tra X ed Y indipendentemente dalla direzione (default) o se usare la distanza minima in direzione X per le forze dirette come X, e quella minima in direzione Y per le forze dirette come Y. Si veda anche la domanda: faq.

•Si può inoltre richiedere la creazione di un modello FEM della piastra stessa a valle delle verifiche, per studiare nel dettaglio sforzi e deformazioni attraverso un modello plate-shell, ed il passo massimo che la mesh deve avere, ovvero la lunghezza massima del lato di ciascun elemento. La dimensione della mesh deve essere specificata nella unità di misura attiva. I fori dei bulloni possono essere esplicitamente modellati, o no.





NOTA: Se prima di eseguire il comando aggiungi tramite c’è una sola membratura a I o a H selezionata, i parametri h, b e a vengono inizializzati nel dialogo in modo che la piastra con lati smussati si adatti alle dimensioni della sezione della membratura, in modo che possa essere inserita come costola di irrigidimento senza doverne calcolare le dimensioni.



-----------------------------
