STRUTTURE TIPICHE (1)

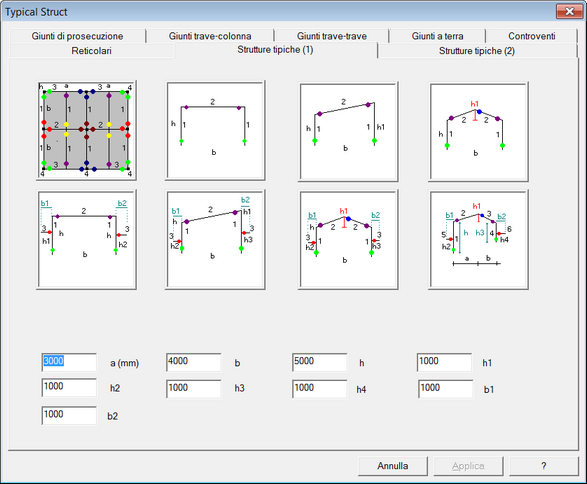

Questo dialogo consente di scegliere una delle strutture tipiche disponibili. Quando l'utente clicca sullo schema desiderato, appare un opportuno dialogo, nel quale si possono assegnare il materiale e le sezioni trasversali di ciascuna membratura.



 Le dimensioni nella immagine dello schema scelto devono essere definite nelle caselle in basso.



 La prima struttura tipica include le colonne di una tipica struttura di solaio, l'altezza delle quali deve essere anch'essa specificata. I numeri si riferiscono al numero di membratura. I pallini colorati si riferiscono ai diversi JNODI che in seguito saranno trovati. "a" e "b" sono le distanze da una colonna a quella immediatamente adiacente. Le membrature numero 1 sono le travi secondarie. Le membrature numero 4 sono le colonne.

 Le altre struttre tipiche sono portali.



-----------------------------
