SEZIONI NETTE (DIALOGO)

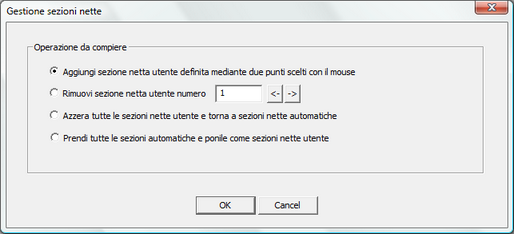

Questo dialogo consente 4 diverse operazioni, descritte di seguito.



1) Aggiungi sezione netta utente definita mediante due punti scelti con il mouse

 Se si sceglie questa opzione e si preme OK, l'utente dovrà definire nella scena la sezione desiderata. Se sono correntemente presenti le sezioni automatiche, queste verranno eliminate, se invece sono già presenti delle sezioni manuali, la nuova sezione verrà aggiunta a quelle definite in precedenza. Se si vuole aggiungere una nuova sezione a quelle automatiche, si deve prima eseguire l'operazione numero 4.

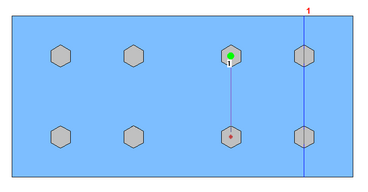

       Dopo la pressione di OK si ritorna nella scena, dove vanno cliccati due punti appartenenti al piano della sezione che si vuole aggiungere. Consideriamo l'esempio mostrato nell'immagine seguente, dove una sezione netta è già stata definita in corrispondenza della fila di bulloni a destra (sezione 1). Se vogliamo definire un'altra sezione nette, in corrispondenza della fila più interna, potremo cliccare, ad esempio, un punto in corrispondenza dell'asse del un bullone superiore e un punto analogo sul bullone inferiore.

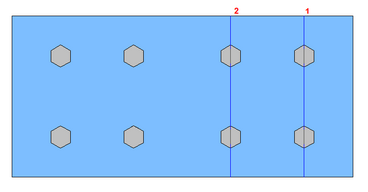

Dopo aver cliccato i due punti necessari, verrà aggiunta la sezione netta numero 2, perpendicolare alla vista corrente.





Eseguendo nuovamente il comando, sarà possibile aggiungere ulteriori sezioni.



2) Rimuovi sezione netta utente numero...

 Quando sono presenti sezioni manuali, è possibile rimuovere una sezione scegliendo questa opzione, indicando il numero della sezione da eliminare e premendo OK.



3) Azzera tutte le sezioni nette utente e torna alle sezioni nette automatiche

 Se si spunta questa opzione e si clicca OK, tutte le sezioni manuali precedentemente aggiunte vengono eliminate e vengono ripristinate quelle automatiche.



4) Prendi tutte le sezioni automatiche e ponile come sezioni nette utente

 Se si sceglie questa opzione e si preme OK, tutte le sezioni automatiche vengono convertite in sezioni manuali, in modo che poi l'utente possa eliminare quelle non ritenute necessarie o aggiungerne di nuove.



Si veda anche l'argomento Individuazione delle sezioni nette dei tramite.



-----------------------------
