SEZIONI NETTE (DIALOGO)





In questo dialogo vengono mostrate le sezioni nette individuate da CSE sul componente in esame. Per una spiegazione dettagliata di come vengono individuate le sezioni nette, si rimanda agli argomenti:



Individuazione delle sezioni nette delle membrature

Individuazione delle sezioni nette dei tramite

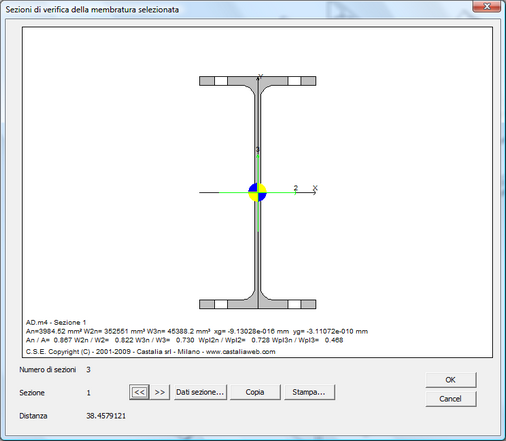

 Nel dialogo, in basso a sinistra viene riportato il numero totale di sezioni invividuate sul componente in esame. Attraverso i bottoni <<   e >>  si scorre tra le varie sezioni. Di quella corrente vengono riportati:



-un’immagine della sezione netta con il suo baricentro e gli assi principali, che può essere stampata o copiata negli appunti

-una sigla con la marca del renodo e il nome del componente (ad esempio, AA.m1)

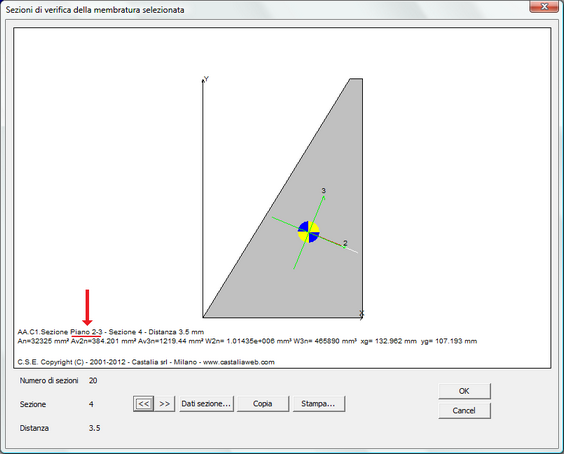

-il numero della sezione e informazioni sulla sezione in base alla tipologia del componente (la distanza della sezione, le dimensioni massima e minima,il piano in cui giace la sezione, qualora il dato sia necessario)

-la distanza della sezione dall’origine del sistema di riferimento del componente

-l’area netta, i moduli di resistenza a taglio della sezione netta, i momenti resistenti elastici dell’area netta e l’offset del suo baricentro rispetto a quello della sezione lorda

-per le membrature, i rapporti tra l’area e i momenti resistenti elastici dell’area netta e di quella lorda (si tenga presente che, trattandosi a priori di sezioni diverse, i rapporti tra i momenti resistenti sono significativi solo se gli assi principali della sezione netta sono orientati come quelli della sezione lorda)

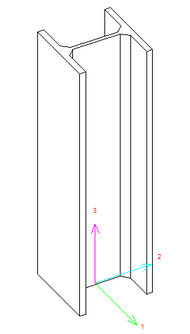

 Nel caso delle membrature, le eventuali sezioni nette (individuate solo in presenza di fori e/o lavorazioni) sono tutte normali all'asse della membratura (asse 3 del suo sistema di riferimento locale) e giacenti quindi in un piano normale al piano 1-2.

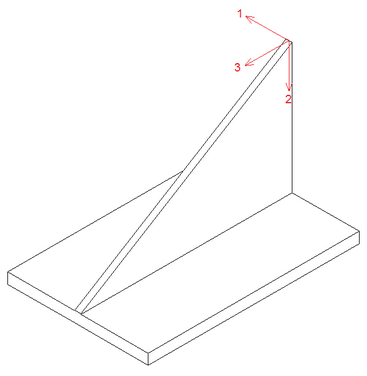

 Nel caso dei tramite, invece, le sezioni vengono individuate a seconda della tipologia.

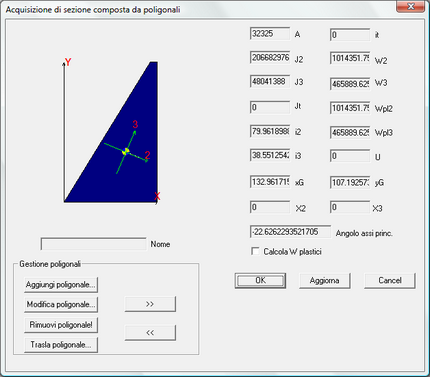

 Cliccando su “Dati sezione…” si accede a un dialogo come quello mostrato nella figura seguente, con ulteriori caratteristiche sezionali (momenti e raggi d’inerzia, momenti plastici).





-----------------------------
