SCELTA DI UN PRENODO DA APPLICARE (DIALOGO)

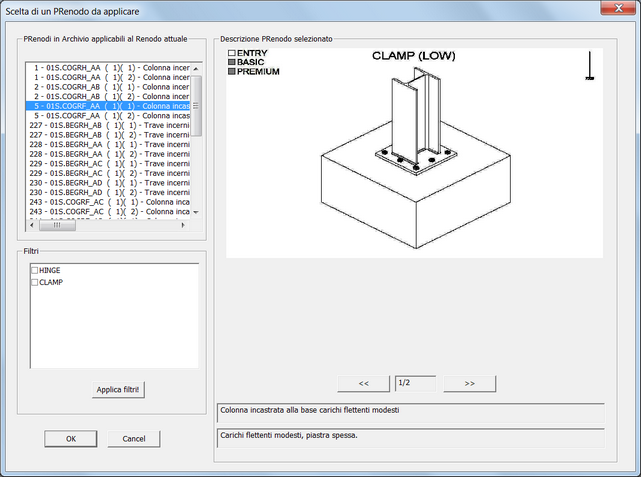

 Nel riquadro a sinistra sono riportati tutti i PRenodi applicabili al renodo corrente. Se il PRenodo attualmente selezionato (in blu) ha una o più immagini associate, queste sono mostrate nella parte destra del dialogo. Se un PRenodo ha più di una immagine, attraverso i bottoni << e >> è possibile scorrere le varie immagini. Sotto l'immagine è riportata una descrizione del PRenodo, se disponibile.



 Nel riquadro keyword è possibile selezionare alcune keyword che facciano da filtro. La successiva pressione del bottone Applica Filtri!, fa sì che vengano mostrati solo i PRenodi che soddisfano tutte le keyword selezionate. Se non è selezionata alcuna keyword, si vedranno tutti i PRenodi applicabili sulla base della topologia e delle tipologie di sezione.



 Il PRenodo selezionato può essere applicato al renodo corrente premendo OK, dopodiché si accede a un ulteriore dialogo in cui é riportata la lista di tutte le operazione che verranno fatte in automatico da CSE per costruire il renodo in funzione del PRenodo scelto: attraverso tale dialogo l'utente può decidere di modificare alcune di queste operazioni. Si rimanda alla spiegazione del dialogo stesso per una descrizione più dettagliata.



Convenzioni sui nomi dei prenodi presenti in archivio:



BE = beam, trave

CO = column, colonna

DI = diagonal, diagonale

GR = ground, a terra

LA = lattice, reticolare

M = master (nodo gerarchico)

C = centrale

F = fixed, incastrato

H = hinged, cernierato



Il nome di un prenodo è preceduto dal numero totale delle membrature presenti. Nei nodi gerarchici, il master è riportato per primo.



Ad esempio, 03M.CO.2BEH significa: 3 membrature, nodo gerarchico, colonna, 2 travi incernierate.



Il nome è seguito da una marca: il primo prenodo del tipo precedente terminerà con _AA, il secondo con _AB, ecc.



-----------------------------
