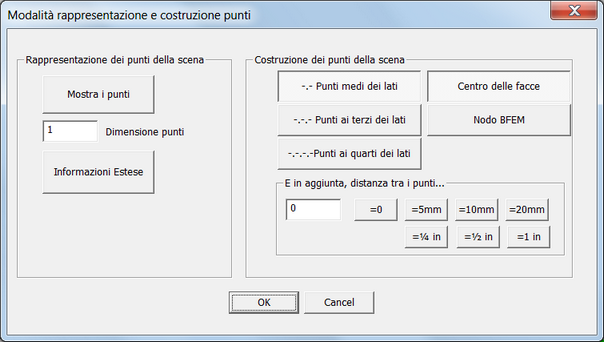

PUNTI SCENA (DIALOGO)





In questo dialogo si stabilisce quali punti notevoli debbano essere creati nella scena, e se questi punti debbano essere visualizzati o meno.



Se si preme il bottone Mostra Punti, i punti creati verranno anche visualizzati, con la dimensione definita nella casella relativa.

Il bottone Informazioni Estese, se premuto, fa sì che vengano indicate anche moltre altre informazioni sui punti scena. Conviene che tale opzione sia usata solo visualizzando singoli oggetti. La opzione è molto utile lasciando spento "Mostra Punti", in modo da non avere scritte fisse a schermo, per tutti i punti. In questo caso il comando Interroga Geometria, riporta per il punto via via scelto, anche le informazioni estese ad esso relative. Ciò può essere utile per correggere PRenodi.

Nella sezione di destra si scelgono i punti notevoli da creare. I punti disponibili sono:



-i punti a metà dei lati delle facce di tutti i componenti presenti

-i punti ai terzi dei lati

-i punti ai quarti dei lati

-i centri di tutte le facce

-il punto in corrispondenza del nodo FEM

-dei punti equispaziati su tutti i lati a partire dai vertici, con il passo specificato nell’apposita casella (Delta S), nelle unità di misura attive; se il valore è zero non saranno creati punti equispaziati; basta premere il bottone accanto alla casella per azzerare il valore



È possibile creare contemporaneamente tutti i punti notevoli, ma per un utilizzo ottimale del comando si consiglia di utilizzare solo quelli necessari di volta in volta.



I diversi tipi di punti sono mostrati con colori differenti, definibili mediante il comando “mostra – colori”. Oltre ai punti scelti, sono sempre visualizzati tutti i vertici.



-----------------------------
