Cosa si intende per… SEZIONI NETTE MEMBRATURE



Le membrature che presentano lavorazioni e/o fori per bullonature hanno delle riduzioni della sezione lorda.

CSE calcola in automatico tutte le sezioni nette di tutte le membrature che hanno riduzioni dell’area lorda e, su richiesta, le verifica a resistenza in tutte le combinazioni di verifica e per tutte le istanze del jnodo associato al renodo.



La membratura mostrata nella figura sottostante, ad esempio, ha fori sull’anima e sulle flange, inoltre queste sono tagliate nel tratto terminale e il taglio interessa anche una parte dell’anima, con degli smussi circolari.

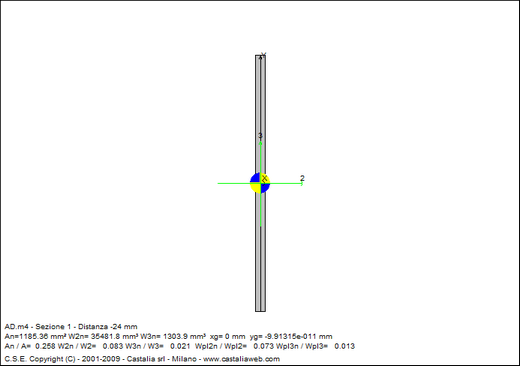

Le immagini seguenti mostrano alcune delle sezioni nette trovate da CSE: la prima è nel tratto dove non ci sono più le flange; il programma fornisce la distanza dall’estremo teorico della membratura e le proprietà sezionali dell’area netta, confrontate con le proprietà dell’area lorda. Sono inoltre riportati gli assi principali di entrambe le sezioni, lorda e netta, e l’offset tra questi.

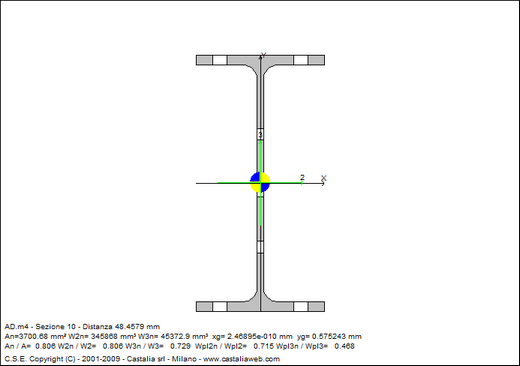

L’immagine seguente mostra invece una sezione netta in corrispondenza dei fori dei bulloni. C’è una sezione netta in corrispondenza del centro di ogni bullone: se ci sono quindi bulloni disallineati, nella sezione corrispondente al centro di un bullone potranno vedersi porzioni di fori di altri bulloni che intervengono in quella sezione, ma il cui centro si trova fuori dal piano della sezione considerata. Nell’esempio si vede chiaramente che nella sezione corrispondente al centro dei fori sulle flange sono presenti porzioni di fori sull’anima.





Se l’utente lo richiede, CSE esegue la verifica automatica di tutte le sezioni nette a presso o tensoflessione retta o deviata sotto l’azione delle forze pertinenti ricostruite sommando i contributi dei singoli bulloni o parti di cordoni pertinenti (gradazione della diffusione dello sforzo nelle membrature). È disponibile la rappresentazione della variazione di sforzo normale sulla sezione netta.



-----------------------------
