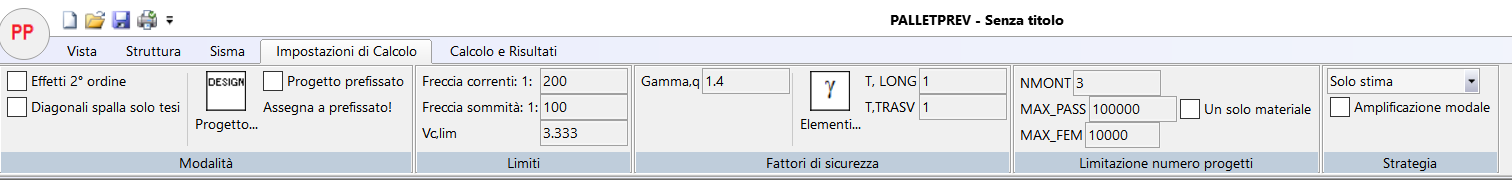

In questa parte del Ribbon si chiariscono una serie di parametri che servono a impostare il calcolo.
Modalità
•Effetti del secondo ordine attiva la possibilità di tener conto degli sforzi suppletivi generatisi nella struttura a causa del suo spostamento. I carichi verticali, infatti, generano effetti suppletivi su una struttura spostata. Questa opzione è utile e necessaria per strutture particolarmente deformabili e/o particolarmente caricate.
•Diagonali di spalla solo tesi è un flag che può essere attivato o meno. Se è attivato, allora non verranno tenute in conto verifiche di instabilità per compressione sui diagonali di spalla, ma solo verifiche di resistenza a trazione. Questa scelta implica il fatto che si usino croci di S. Andrea per i diagonali di spalla.
•Progetto prefissato (verifica) dice al programma di non eseguire una ricerca dei progetti ottimali, ma, invece, di utilizzare le scelte fatte in precedenza accedendo ad un opportuno dialogo (bottone Progetto...). Il bottone Assegna primo trovato a Prefissato! serve a memorizzare le scelte fatte dal programma per il primo progetto trovato, in modo che possano esseere usate come "progetto prefissato".
Limiti
•La limitazione sulla freccia dei correnti serve alle verifiche di deformabilità.
•La limitazione della freccia in sommità della spalla serve alle verifiche di deformabilità.
•Limite minimo Vc,lim è un valore (default 3.333) che indica il minimo rapporto tra carico critico e carico applicato (Vc) che deve essere soddisfatto affinché sia considerato applicabile il metodo della Appendice C della EN 15512. Il programma calcola un fattore di sfruttamento convenzionale pari al rapporto tra tale limite e Vc. Se ad esempio il limite è 3.333 ed il rapporto Vc è 2.5, lo sfruttamento convenzionale per instabilità nel piano longitudinale sarà 3.3333 / 2.5 = 1.33. Se invece si pone 2, allora 2/2.5 = 0.8 e la verifica è soddisfatta.
Fattori di sicurezza
•Il "Gamma,q" è il moltiplicatore da applicare a Q per fare le verifiche agli stati limite ultimi. Di solito è deciso dalla normativa, ma può essere diversamente concordato con il cliente.
Gli altri coefficienti di sicurezza suppletivi amplificano in generale i risultati delle verirfiche, rendendole più severe. La ragion d'essere di questi coefficienti di sicurezza suppletivi, è quella di evitare progettazioni preliminari che si rivelino poi, in fase di progetto definitivo, eccessivamente ottimistiche.
I fattori di sicurezza sul periodo (T,LONG, T,TRASV) possono amplificarlo o ridurlo. Normalmente è a favore di sicurezza ridurlo. I fattori di sicurezza sugli elementi strutturali sono decisi in un opportuno dialogo a cui si accede premendo il bottone Elementi.
Limitazione del numero dei progetti
Per evitare di avere troppi progetti che passano le verifiche, si può chiedere al programma di arrestare la ricerca quando i progetti che in fase preliminare passano tutte le verifiche contemplano fino a NMONT montanti diversi. Se come è consigliabile i montanti sono ordinati in ordine di peso nel file corrispondente, ciò si traduce nel fatto che, una volta trovati almeno NMONT montanti diversi coi quali le verifiche risultino soddisfatte, la ricerca si arresta.
Il campo MAX_PASS consente di non procedere oltre con la ricerca dei progetti possibili, se già un certo (alto) numero è stato raggiunto. Se si pone 0, tutti i progetti saranno indagati.
Il campo MAX_FEM limita i progetti che, dopo la prima fase di stima, vengono indagati con calcoli agli elementi finiti. Si prendono i primi MAX_FEM progetti, avendo ordinati questi in base al costo crescente. Se MAX_FEM è eguale a 0, allora tutti i progetti della fase di stima (quelli che hanno passato la fase di stima con verifiche positive) vengono analizzati agli elementi finiti.
Il campo un solo materiale consente di scartare progetti che non abbiano un unico, identico materiale per tutti gli elementi. Se il catalogo è strutturato in modo tale che, per ogni elemento costruttivo ci siano sempre gli stessi materiali, allora questo campo può essere attivato. Se non esiste un materiale comune nel catalogo, per le varie forme sezionali, e se è attivata questa opzione, allora nessun progetto sarà esaminabile. La opzione è comoda per evitare progetti in cui il corrente abbia un certo materiale, il montante un altro, il diagonale un altro ancora e così via. Se la opzione è attivata, tutti i progetti indagati prevederanno un unico materiale per tutti gli elementi costruttivi.
Strategia
In questo riquadro si decide la strategia di analisi che Palletprev dovrà seguire. Stima + Fem è disponibile solo con la versione Plus di Palletprev. L'indicatore di progresso sulla destra viene attivato dal momento in cui sono disponibili gli n processi che hanno passato la prima fase, e dà conto della attività di calcolo dei periodi o di riverifica fem eseguita nelle strategie Stima + Valutazione dei Periodi FEM e Stima + FEM.
Il flag Amplificazione modale chiede al programma di amplificare numericamente i risultati ottenuti con le analisi a spettro di risposta, per tener conto che con il modo dominante non oscilla tutta la massa, la solo una parte di essa.
