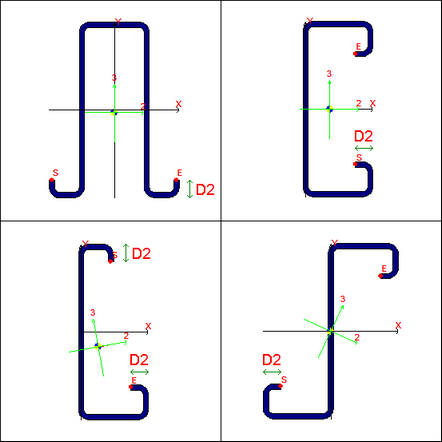

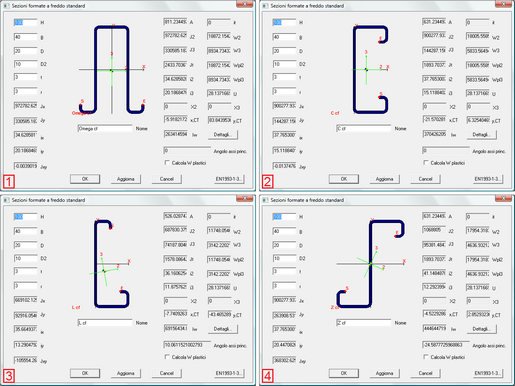

Questo dialogo è comune a quattro diverse forme sezionali e si presenta in uno dei quattro aspetti mostrati nell'immagine seguente, in base al tipo di profilo scelto nell'interfaccia principale. Si tratta di profili a Omega, a U, a L e a Z con ulteriori irrigidimenti.
Il dialogo consente di definire le quote di una sezione formata a freddo del tipo scelto e di studiarne le proprietà.
A destra del disegno della sezione ci sono tutte le quantità derivate dal calcolo comuni a tutte le sezioni. A sinistra del disegno della sezione vi sono le quote.
Il pulsante Aggiorna consente di aggiornare i dati a sfondo grigio sulla base dei dati a sfondo bianco (parametri liberi).
Il bottone EN1993-1-3 rimanda al dialogo in cui si calcolano le caratteristiche efficaci del profilo.
Il bottone Dettagli dà accesso ad una finestra successiva in cui sono riportate alcune importanti proprietà calcolate in accordo alla appendice C della EN-1993-1-3, presenti anche nel tabulato.
Quote
I quattro profili hanno le stesse quote dei profili corrispondenti senza gli ulteriori irrigidimenti, alla descrizione delle quali si rimanda:
Sezioni a Omega formate a freddo
Inoltre questi profili hanno una quota ulteriore per gli irrigidimenti aggiuntivi:
D2 lunghezza totale delle pieghe aggiuntive
Assi principali di inerzia e proprietà della sezione lorda
Gli assi principali y e z della sezione sono chiamati rispettivamente 2 e 3. Il momento d'inerzia J2 è quindi il momento d'inerzia della sezione rispetto all'asse y. Nella figura sono rappresentati il baricentro e l'asse principale 2 (y); l'asse 3 (z) è perpendicolare all'asse 2.
A area totale
J2 momento d'inerzia rispetto all'asse principale 2
J3 momento d'inerzia rispetto all'asse principale 3
Jt momento d'inerzia torsionale
i2 raggio d'inerzia rispetto all'asse principale 2
i3 raggio d'inerzia rispetto all'asse principale 3
X2 fattore di taglio per taglio parallelo all'asse 2
X3 fattore di taglio per taglio parallelo all'asse 3
it raggio d'inerzia
W2 modulo elastico di resistenza per flessioni attorno all’asse 2
W3 modulo elastico di resistenza per flessioni attorno all’asse 3
Wpl2 modulo plastico di resistenza per flessioni attorno all’asse 2
Wpl3 modulo plastico di resistenza per flessioni attorno all’asse 3
U superficie di verniciatura
-----------------------------
