POSIZIONAMENTO TRAMITE (DIALOGO)

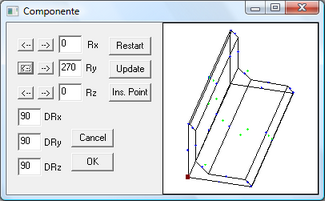

Dopo aver scelto il tipo di tramite e averne definito i parametri, bisogna posizionarlo nella scena. Per farlo si deve innanzitutto orientare il componente tramite questo dialogo premendo i bottoni ß e à che si riferiscono all’asse attorno a cui si vuole applicare la rotazione (Rx =rotazione attorno all’asse x corrente, ecc.). Il valore dello “scatto” di rotazione applicato attorno a ciascun asse è quello specificato nelle caselle DRx, DRy e DRz.

Il bottone Restart riporta il tramite nella posizione iniziale, il bottone Update, serve ad aggiornare la posizione dopo aver digitato delle rotazioni nelle corrispondenti caselle di testo.

Una volta orientato il pezzo si sceglie il punto di inserimento, cioè il punto del tramite che andrà a coincidere con il punto che si cliccherà poi nella scena. Cliccando Ins. Point si vedrà evidenziato con un pallino rosso il punto notevole (estremi e punti medi dei lati, centri delle facce) del tramite in corso di aggiunta più vicino al puntatore del mouse; cliccando su quello desiderato questo verrà evidenziato con un quadratino. Il comando è rieseguibile a piacere. Se si ha difficoltà a selezionare il corretto insertion point dopo aver premuto Ins. Point, è possibile ridimensionare la dimensione del dialogo aumentando, contestualmente, quella del disegno.

E' possibile usare la rotella del mouse per ottenere zoom e pan nella finestra grafica. In questo modo è più facile scegliere il punto di inserimento.

A questo punto si preme OK e ci si ritrova nella vista grafica: si deve ora cliccare un punto nella scena, con cui il punto scelto nel dialogo andrà a coincidere, il componente sarà orientato secondo i parametri appena impostati.



Se i suoni di CSE sono attivi, si sentirà un click qualora il pezzo appena aggiunto non compenetra nessuno degli altri componenti presenti nella scena, mentre un suono più marcato segnala la presenza di compenetrazioni.



-----------------------------
