GESTIONE PARAMETRICA DI LAVORAZIONI (DIALOGO)



MODALITA' PRENODO

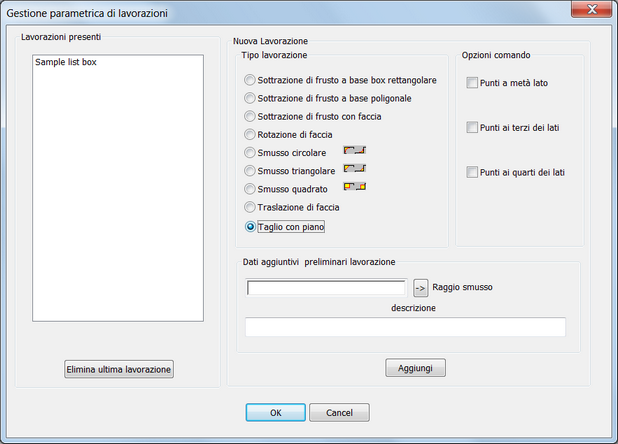

 Questo dialogo viene utilizzato per gestire le lavorazioni durante la registrazione di un Prenodo; è simile al dialogo per la normale gestione delle lavorazioni, al quale si rimanda, ma presenta le seguenti differenze.



1.Nel riquadro Opzioni comando sono disponibili solo i punti a metà, ai terzi e ai quarti dei lati, ma non i punti equispaziati con passo definito dall'utente.



2.Il raggio dello smusso può essere definito sia numericamente che tramite una formula parametrica. Se si preme il bottone accanto alla casella si accede a un dialogo che agevola l'inserimento della formula stessa.



3.A differenza della modalità standard, dove vengono cliccati i due vertici del box, nella modalità parametrica dopo il click del primo punto compare sempre il dialogo che richiede se e quali vertici smussare, ma dopo di questo - invece di cliccare il secondo punto - viene proposto un dialogo in cui si definiscono le dimensioni del box, in forma numerica o parametrica.



dove x e y sono definite, rispetto allo schermo, come mostrato nella figura sottostante.





4.Nella definizione di una poligonale, a differenza della modalità standard, durante la registrazione è possibile cliccare solo il primo punto, dopodiché si preme la barra spaziatrice per accedere al dialogo per la definizione del lato successivo della poligonale.



-----------------------------
